Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить с ТЭНом для масла: три главных параметра для замены
- Форма и габариты: Сравните общую длину, диаметр трубки и радиус изгиба. ТЭН должен повторять геометрию посадочного места.
- Тип крепления: Посмотрите, есть ли резьбовой ниппель, приварная гайка или фланец. Уточните наличие и расположение уплотнительного кольца.
- Выводы контактов: Проверьте количество, длину и тип штекеров (разъемы под клемму, винт или контактная пластина). Важно положение выводов относительно крепления.
- Мощность и напряжение: Они указаны на маркировке старого ТЭНа. Сверьте с характеристиками в названии товара.
- Наличие ребер или обдува: Если старый нагреватель гладкий, заказывайте гладкий. Если с ребрами или вентилятором, уточните их шаг и размер.
Что прислать для повторения ТЭНа нагревателя масла: данные по образцу
- Фото старого ТЭНа: Сделайте снимки с двух ракурсов (общий вид и крупно крепление/выводы). Важно, чтобы была видна маркировка.
- Эскиз с размерами: Нарисуйте схему с общей длиной, длиной изгибов, расстоянием между центрами крепления (если их два), диаметром трубки.
- Тип и модель оборудования: Напишите название и марку фритюрницы, котла или ванны, где стоял нагреватель.
- Условия работы: Сообщите, что среда - пищевое растительное масло, и укажите максимальную рабочую температуру, если она известна.
- Фото места установки: Сфотографируйте, как ТЭН крепится в баке (на фланец, через стенку, на хомут), чтобы мы проверили совместимость.
Если нужен не такой же ТЭН: меняем длину, форму изгиба, мощность
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип и расположение крепления, длину и сечение выводов. Также можем изменить материал оболочки (например, на нержавейку) под агрессивную среду. Для этого пришлите фото старой детали и опишите желаемые изменения.

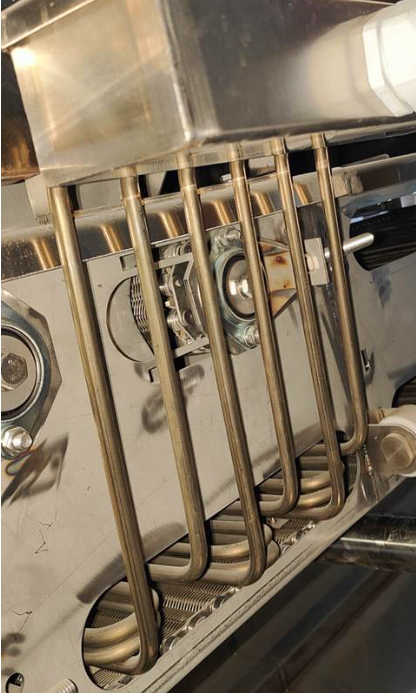

Где применяют ТЭН для нагрева пищевого растительного масла
Такие нагреватели ставят в судовых подогревателях топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение и мощность.
Подойдет ли эта модель, если у моего оборудования другое крепление (не резьба, а приварной фланец)?
Да, сделаем крепление по вашему образцу. Приложите фото или чертеж фланца с размерами.
Можно ли увеличить длину трубки на 50 мм, чтобы ТЭН доставал до дна бака?
Да, меняем длину и изгиб по вашему чертежу. Пришлите эскиз с новыми размерами.
У меня масло с добавлением соли. Сделаете ТЭН из другого материала, чтобы не было коррозии?
Да, закажем оболочку из нержавеющей стали. Для этого пришлите фото старой детали и укажите состав среды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
