Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 24 кВт; можно меньше или больше, примерно от 14,4 кВт до 33,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить совместимость с вашей деталью
- Сравните форму фланца и расположение отверстий под крепление. Ваш фланец должен совпадать по геометрии.
- Проверьте длину трубчатой части ТЭН от основания фланца до торца. Измерьте по прямой, без учёта изгибов.
- Уточните количество и тип выводов (например, шпильки, лепестки, клеммы). Их расположение должно быть идентичным.
- Убедитесь, что старая деталь рассчитана на 24 кВт. Если маркировка стёрта, мощность можно уточнить по паспорту оборудования.
- Сверьте рабочее напряжение. Если оно не указано на корпусе, возьмите данные из схемы подключения или паспорта устройства.
Что прислать для запуска заказа

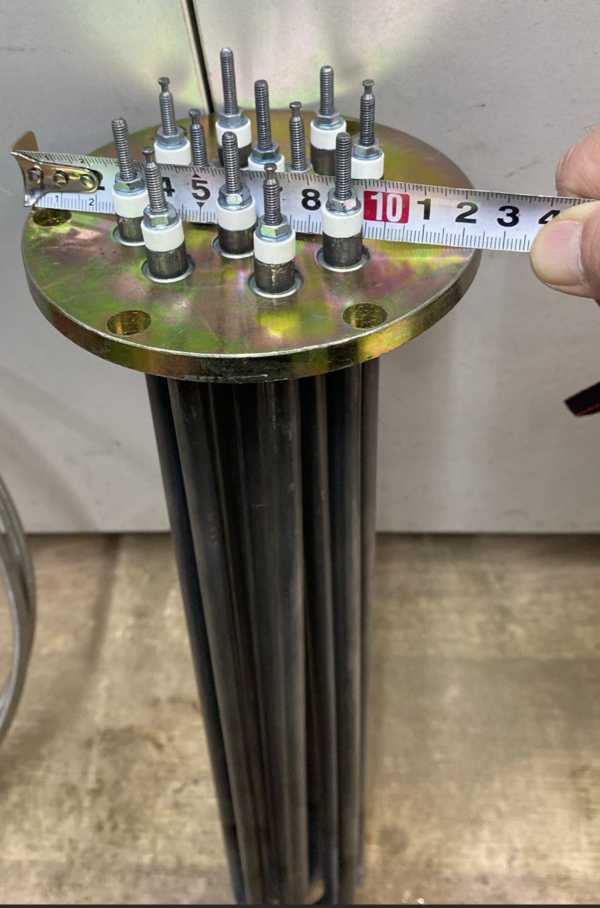

- Чёткие фото старой детали с разных сторон (фланец, выводы, длина трубчатых элементов).
- Фото шильда оборудования или страницы паспорта, где указаны мощность и напряжение.
- Размеры фланца: диаметр или толщина, межосевое расстояние отверстий, их диаметр.
- Полную длину ТЭН (от фланца до самого дальнего конца трубки) с точностью до миллиметра.
- Если есть схема подключения (звезда, треугольник) или фото клеммной колодки, приложите её.
Если нужна модификация
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубчатой части, тип и расположение выводов, форму или размер фланца. Также можем изменить рабочее напряжение под вашу сеть. Для этого достаточно прислать эскиз с нужными изменениями и параметры питающей линии.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, а также в парогенераторах и гладильных системах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец. В проточном водонагревателе он расположен в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель находится в отдельной ёмкости для воды.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Моё оборудование работает от 380 В, а ТЭН нужен на 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и укажите новое напряжение. Изменим намотку под 220 В при сохранении мощности 24 кВт.
У меня фланец нестандартный, с тремя отверстиями. Можете повторить?
Да, сделаем. Приложите фото фланца с линейкой и укажите диаметры отверстий и межосевые расстояния.
Нужен ТЭН длиннее на 50 мм, чем оригинал. Это возможно?
Да, сделаем. В заказе укажите новую длину. Уточните, остаётся ли прежним расположение выводов и форма фланца.
ТЭН будет работать в масле, а не в воде. Подойдёт ваш стандартный?
Да, сделаем с изменением материала оболочки и удельной мощности под масло. Приложите фото старой детали и опишите среду.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
