Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре П-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка формы П-образного изгиба на соответствие вашему образцу
- Сравните форму: П-образный изгиб должен совпадать с вашим образцом
- Проверьте тип крепления: резьбовые штуцеры с упорным буртиком на концах
- Убедитесь, что выводы - резьбовые стержни в керамических изоляторах
- Сверьте габаритную длину по центрам трубок и длину выводных стержней
- Уточните рабочее напряжение и мощность по маркировке на старой детали

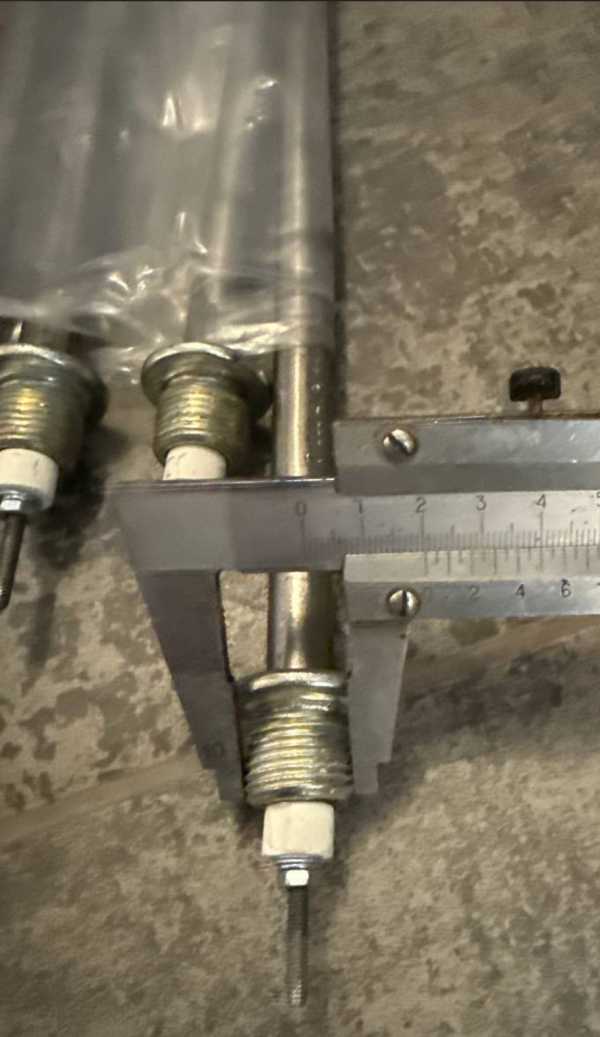

Фото старого П-образного ТЭН с линейкой вдоль трубок для повторения
- Фото старого ТЭН с линейкой или штангенциркулем вдоль трубок
- Длину развертки (общая длина трубки в разогнутом виде) и расстояние между осями параллельных частей
- Тип и шаг резьбы на штуцерах, длину резьбовой части
- Диаметр трубки и диаметр выводных стержней
- Маркировку или шильдик с указанием мощности, напряжения
- Материал изготовления, если известен (нержавейка, сталь, медь и т.п.)
Изменение геометрии изгиба и длины выводных стержней под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем геометрию изгиба, длину выводных стержней, мощность и напряжение под вашу схему подключения. Также подбираем материал трубки и резьбовых штуцеров в зависимости от рабочей среды.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплен снизу бака через резиновую манжету. В проточных водонагревателях элемент расположен в небольшой цилиндрической камере нагрева внутри корпуса. В посудомоечных машинах нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Другое напряжение, чем на старой детали, сделаете?
Да, сделаем. Пришлите нужное напряжение и мощность, а также схему подключения (звезда, треугольник, однофазное).
Можно изменить крепление с резьбового штуцера на фланец?
Да, изменим. Приложите эскиз или фото посадочного места с размерами отверстий.
Длина трубки не совпадает с образцом, сможете подогнать под мой бак?
Да, сделаем по вашим размерам. Укажите точную длину развертки и расстояние между осями изгибов.
Нужен коррозионностойкий материал для агрессивной среды?
Да, подберем под вашу среду. Сообщите состав жидкости и максимальную рабочую температуру.
