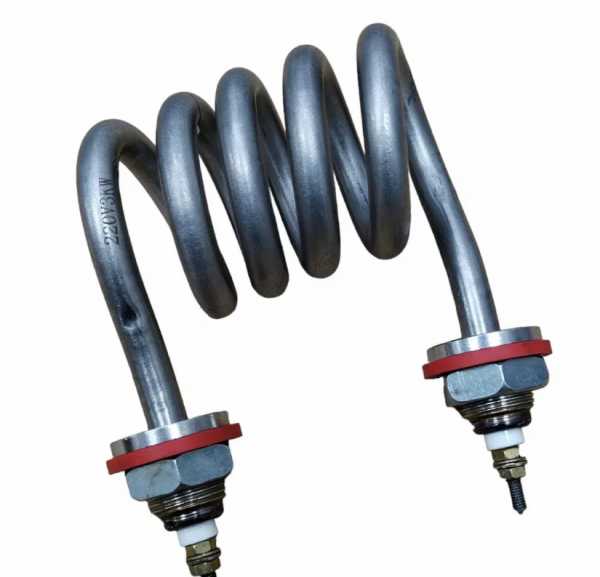

Нагреватель электрический для дистилляторов GFL 3000Вт 230В

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	в этом товаре 3000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

3 кВт на 230 В: что скрыто в названии

В названии «Нагреватель электрический для дистилляторов GFL 3000Вт 230В» заложены мощность 3 кВт и напряжение 230 В. Это трубчатый электронагреватель (ТЭН) по ГОСТ 13268-88 - внутри оболочки спираль на наполнителе-изоляторе. Для изготовления не хватает главного: развёрнутой длины, формы гибки, длины холодных зон, диаметра оболочки, материала трубки и резьбы крепления. У производителей эти параметры берут из чертежа, эскиза или образца.

Инженерная заметка

Без чертежа или образца изготовить можно только «на глаз» - с риском несовпадения посадочных мест.

Подключение: напряжение 230 В, ток 13,04 А

ТЭН рассчитан на однофазную сеть 230 В. Расчётный ток в рабочем режиме - 13,04 А. Для трёхфазной сети у производителей собирают схему «звезда» (220 В между фазой и нулём) или «треугольник» (380 В). Этот ТЭН - одиночный двухконцевой, подключается напрямую к фазе и нулю через автомат подходящего номинала.

Ток 13,04 А - считайте сечение провода и защиту с запасом.

Как снять размеры: развёрнутая длина, холодные зоны, форма гибки

Чтобы сделать точную копию, снимите три параметра со старого ТЭН:

Развёрнутая длина - выпрямите трубку (если она гнутая), измерьте рулеткой от кончика одного контактного стержня до другого. Допуск по ГОСТ: до 1000 мм - ±2% (не более 12 мм), свыше 1000 мм - ±1%.
Холодные зоны - длина участков от торца оболочки до начала активной части. У производителей они обозначаются буквами по ГОСТ: A=40 мм, B=65 мм, C=100 мм, D=125 мм и т.д. Измерьте расстояние от края резьбы до начала изгиба.
Форма после гибки - нарисуйте от руки контур: все изгибы, радиусы, расстояния между осями прямых участков. Важно: конец контактного стержня должен быть на прямом участке, не ближе 20 мм от изгиба (для трубки 10 - 16 мм).

Инженерная заметка

Если старый ТЭН сломан, но форма цела - можно прислать его как образец.

Проверка мультиметром: ждите 17,6 Ом

В рабочем режиме сопротивление этого ТЭН - 17,6 Ом (расчёт по закону Ома: 230 В / 13,04 А). Измерьте мультиметром между двумя контактными стержнями. Допустимое отклонение - ±10% из-за нагрева. Если прибор показывает ноль или обрыв (бесконечность) - спираль замкнута или перегорела.

Дополнительно проверьте изоляцию: между любым стержнем и оболочкой сопротивление должно быть не менее 0,5 МОм (в холодном состоянии). Меньше - утечка тока, такой ТЭН опасен.

Важно

Пробой на корпус: если мультиметр пищит или показывает единицы Ом между стержнем и трубкой - ТЭН неисправен.

Что прислать для заказа

Чертёж или эскиз с размерами: развёрнутая длина, холодные зоны, диаметр оболочки, форма гибки (с радиусами и расстояниями).
Образец старого ТЭН (целый или фрагмент) - по нему снимут все размеры.
Фото резьбы штуцера, контактных стержней, места крепления.
Среда нагрева (вода, масло, воздух) - по ней выбирают материал оболочки и предельную удельную мощность (у производителей есть таблицы кодов среды по ГОСТ).

Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу, материал трубки, длину холодных зон.

Где применяют такие нагреватели

Такие нагреватели ставят в судовые опреснители (дистилляторы питьевой воды), где ТЭН расположен в камере нагрева, в которой исходная вода доводится до испарения. Также нагреватели этого типа используются в накопительных водонагревателях, где элемент монтируется в бак через фланец или резьбовую втулку, и в проточных водонагревателях, где он устанавливается в небольшой цилиндрической камере нагрева на пути потока.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли поставить в другую среду (например, в масло вместо воды)?

Да, но нужно скорректировать удельную мощность и материал оболочки. По заказу меняем трубку на нержавейку или углеродистую сталь под вашу среду.

Можно ли другую резьбу штуцера?

Да, делаем резьбу по вашему чертежу - G1/2, G3/4, G1 или любую другую.

Можно ли нержавейку?

Да, по заказу изготавливаем из нержавеющей стали (код среды J по ГОСТ - вода, слабые кислоты, до 15 Вт/см²).

Можно ли на другое напряжение?

По заказу пересчитываем спираль под 220 В, 380 В или 12 - 127 В. Указанная мощность 3 кВт и ток 13,04 А - только для 230 В.
