Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

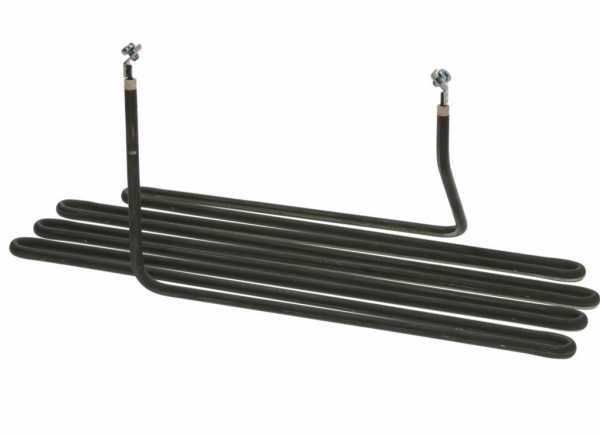

Что даёт название «ТЭН 1500W 400V для MKN (574166)» и чего в нём нет
В названии уже заложены главные электрические параметры: 1,5 кВт и 400 В. Ток в рабочем режиме - 3,75 А, сопротивление - 106,7 Ом.
Чего в названии не хватает для изготовления:
- Диаметр оболочки (обычно 8 - 16 мм, но точный берёте со старого)
- Развёрнутая длина трубки после гибки
- Длина и диаметр контактных стержней
- Форма (конфигурация изгибов) - она у каждого производителя своя
- Тип крепления (резьба, фланец, прижимная пластина)
- Среда нагрева (вода, воздух, масло) - от неё зависит материал оболочки
Главное из названия - 1500 Вт и 400 В. Остальное снимаете со старого ТЭН.
Как снять размеры со старого ТЭН
- Развёрнутая длина - выпрямите трубку (аккуратно разогните вручную или по шаблону) и замерьте рулеткой от одного конца контактного стержня до другого. Если форма сложная - обмеряйте гибкой проволокой по изгибам, затем выпрямите её и померьте.
- Холодные зоны - это участки от края оболочки до начала спирали. На старом ТЭН видно по следам сварки: длина холодной зоны в ГОСТ обозначается буквами A (40 мм), B (65 мм), C (100 мм) и так далее. Замерьте штангенциркулем от торца трубки до начала изменения цвета/окалины.
- Форма после гибки - положите старый ТЭН на бумагу и обведите контур, снимите размеры по осям (радиусы изгиба, расстояния между параллельными участками).
- Пометьте, где крепёж (отверстия, резьба, скоба)
- Укажите длину и диаметр контактных стержней
Не гните старый ТЭН, если он ещё рабочий или хрупкий - снимите размеры по месту, не выпрямляя.
Проверка мультиметром: какое сопротивление ждать
Расчётное сопротивление в рабочем режиме - 106,7 Ом. Измеряйте мультиметром в режиме омметра на щупах контактных стержней:
- Результат близок к 106,7 Ом (допуск ±10 - 15% в холодном состоянии) - спираль целая
- Показание 0 или близко к нулю - короткое замыкание
- «Бесконечность» (OL) - обрыв спирали
Проверка изоляции на корпус: один щуп на контактный стержень, второй - на оболочку. Сопротивление должно быть больше 0,5 МОм (500 кОм). Если низкое - пробой на корпус.
106,7 Ом - цифра, которую вы должны увидеть на мультиметре у исправного ТЭН 1,5 кВт/400 В.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: куда этот ТЭН
По параметру (1,5 кВт, 400 В, 106,7 Ом) и обозначению «для MKN» - вероятнее всего, это воздушный или водяной ТЭН. Уточните среду по старому образцу:
- Вода (код X, J, P по ГОСТ) - оболочка из меди, латуни, нержавеющей стали
- Воздух (код S, T, O) - углеродистая или нержавеющая сталь, часто с оребрением
- Масло (код Z) - углеродистая сталь с пониженной удельной мощностью
У производителей материал оболочки выбирают под среду и предельную поверхностную мощность (Вт/см²). Если среда не совпадает с заводским назначением - перегрев и выход из строя.
Что прислать для изготовления
- Прислать или сфотографировать старый ТЭН - обязательно с линейкой в кадре
- Чертёж или эскиз с развёрнутой длиной, размерами холодных зон, всей геометрией изгибов
- Фото места установки (видны следы нагара, среду, тип крепления)
- Надписи с корпуса - если сохранилась маркировка производителя или артикул (ваш: 574166)
Если старого ТЭН нет - высылайте фото посадочного отверстия, данные о среде и желаемой форме. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, где они находятся на задних или боковых стенках камеры сверху и снизу, а также в мини-печах настольных, где открытые ТЭНы расположены сверху и снизу камеры. В аэрогрилях кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке.
Вопросы
Как измерить развёрнутую длину, если старый ТЭН уже сломан?
Возьмите гибкую проволоку (медную или стальную), обогните по всем изгибам сломанного ТЭН, затем выпрямите и замерьте рулеткой. Или просто положите старый ТЭН на бумагу и обведите контур - мы пересчитаем.
Можно ли сделать такой ТЭН на другое напряжение, например 220 В?
Да, по заказу меняем напряжение и мощность. Укажите нужные параметры (220 В, 380 В и т. д.) - пересчитаем спираль. Но учтите, что форма и размеры оболочки останутся те же.
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, делаем по эскизу или образцу. Пришлите фото с размерами (развёрнутая длина, диаметр трубки, холодные зоны, форма изгиба). Мы изготовим точно по геометрии.
Можно ли поставить этот ТЭН в другую среду (например, водяной в масло)?
Нет, напрямую - это меняет материал оболочки и предельную мощность. Если среда другая, по заказу меняем материал трубки и наполнитель под новую среду (вода, масло, воздух). Просто сказать «да» нельзя - нужен расчёт.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
