Тэн 2,2 квт для нагрева воздуха

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн 2,2 квт для нагрева воздуха» мы знаем мощность - 2,2 кВт - и среду (воздух). По ГОСТ 13268-88 у производителей код среды для неподвижного воздуха до 450°C - S, для воздуха выше 450°C - T. Но по одному названию ТЭН не изготовить.

Неизвестно напряжение: в каталогах стандартные значения 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
Нет диаметра оболочки: у производителей от 6,5 до 16,0 мм.
Нет длины и формы: развёрнутая длина по ГОСТ - от 250 до 6300 мм, форма может быть прямой, U-образной, W-образной и любой другой.

Инженерная заметка

Главное: без образца или чертежа мы не знаем ни размеров, ни конфигурации. Присылайте старый ТЭН или эскиз с размерами.

Крепление: штуцер, гайка, фланец, межосевое

Способ крепления зависит от того, как ТЭН устанавливался в оборудование. У производителей встречаются три основных типа:

Штуцер с гайкой - резьбовой штуцер приваривается к оболочке, фиксируется гайкой. Нужен диаметр резьбы (например, M18, M22, M27) и длина штуцера.
Фланец - плоская пластина с отверстиями под болты. Важны межосевое расстояние между центрами отверстий и диаметр самих отверстий.
Без крепления - ТЭН просто вставляется в паз или держится на зажимах.

У фланца главный размер - межосевое (расстояние между центрами крепёжных отверстий). Снимите его с точностью до миллиметра.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма

Снимите старый ТЭН, не повредив его. Работайте аккуратно - на деформированном образце точные размеры не снять.

Развёрнутая длина. Положите ТЭН на ровный стол. Измерьте длину трубки от одного контактного стержня до другого по внешней стороне изгибов. Используйте гибкую рулетку или нитку, затем приложите к линейке.
Холодные зоны. Это длина концевых участков, где нет нагрева. У производителей стандартные длины по ГОСТ: 40, 65, 100, 125, 160, 250, 400, 630 мм (обозначаются буквами A - H). Измерьте расстояние от торца трубки до начала изгиба с каждой стороны.

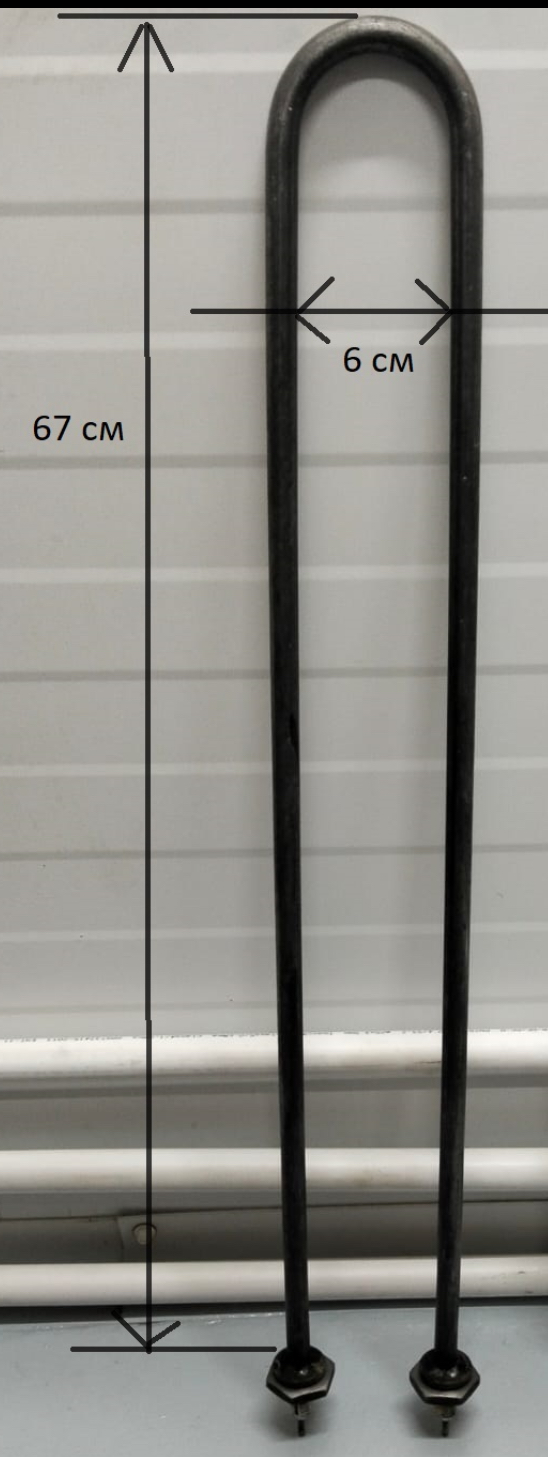

Форма. Зарисуйте или сфотографируйте ТЭН с линейкой в кадре. Отметьте все изгибы и прямые участки.

Инженерная заметка

Конец контактного стержня должен находиться на прямом участке не ближе 20 мм от изгиба для трубки диаметром 10,0/13,0/16,0 мм, и не ближе 10 мм для диаметров 6,5 - 9,5 мм.

Важно

Не пытайтесь гнуть старый ТЭН для промера - спираль внутри может быть повреждена. Лучше сделать эскиз по снятому образцу.

Форма и гибка: как передать форму и радиус

Форма - это чертёж изгибов в одной плоскости. У производителей ТЭН гнут в виде букв U, W, M, спирали, змейки или под заказ.

Нарисуйте вид сверху и сбоку. Укажите расстояние между параллельными участками (шаг) и радиусы изгибов.
Радиус - это расстояние от центра изгиба до оси трубки. Если сложно измерить радиус, сделайте фото с линейкой и укажите «внутренний радиус» или «наружный».

Инженерная заметка

Пример: «Три параллельных прямых участка длиной 300 мм, шаг 40 мм, изгибы полукруглые радиусом 20 мм».

Если форма сложная - приложите шаблон из проволоки или картона. Делаем по чертежу, эскизу, образцу.

Что прислать

Чтобы мы изготовили ТЭН 2,2 кВт для воздуха по вашему образцу, достаточно отправить:

Старый ТЭН целиком, если он не повреждён.
Эскиз от руки с указанием: развёрнутой длины, холодных зон, расстояния между осями, радиуса изгибов, диаметра трубки, типа крепления и его размеров.
Фотографии старого ТЭН с линейкой (общий вид и крупные планы крепления).
Напряжение, если оно известно. По заказу меняем напряжение на любое из стандартных (12 - 380 В).

Где применяют такие нагреватели

Такие нагреватели ставят в мини-печах настольных, аэрогрилях и хлебопечках. В мини-печах открытый трубчатый элемент располагается сверху и снизу камеры. В аэрогриле кольцевой элемент находится вокруг вентилятора в съёмной крышке. В хлебопечке открытый спиральный элемент стоит вокруг или под съёмным ведром.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли поставить этот ТЭН в другую среду, например в воду?

Нет. Для воды и других сред нужен другой код по ГОСТ (X, J, P, Z) и другой материал оболочки. Воздушный ТЭН рассчитан на удельную мощность 2,2 Вт/см², для воды это значение выше - он перегреется и выйдет из строя.

Можно ли подключить на другое напряжение, не 220 В?

По заказу меняем напряжение на любое из стандартных: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. При этом изменится мощность - например, на 380 В мощность будет выше 2,2 кВт. Мы пересчитаем спираль под ваше напряжение.

Можно ли сделать по старому образцу, если на нём нет маркировки?

Да, делаем по образцу, эскизу или чертежу. Маркировка необязательна. Снимите размеры так, как описано в разделе 3, или пришлите старый ТЭН.

Можно ли другую резьбу штуцера?

По заказу меняем резьбу штуцера на любую стандартную - метрическую, дюймовую, с шагом под вашу гайку. Укажите диаметр и шаг резьбы в эскизе.
