Что следует из маркировки
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1080 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 8 мм; можно 6,5, 8,5 мм |
| Мощность | в этом товаре 950 Вт; можно меньше или больше, примерно от 570 Вт до 1,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф4; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

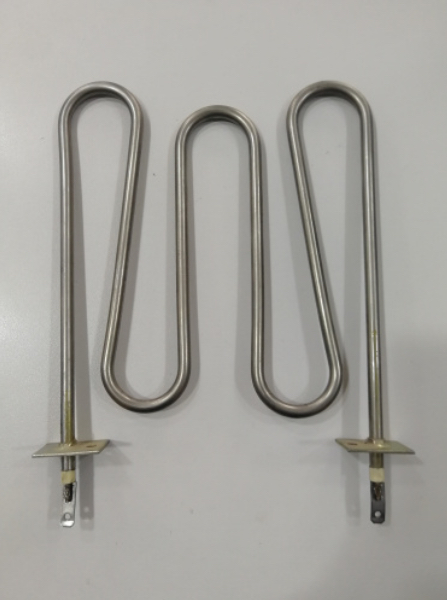

Маркировка ТЭН 108: длина, нагрузка и среда
- 108 в обозначении соответствует развёрнутой длине 1080 мм; расчётная активная длина составляет 1000 мм.
- А8: код А обозначает холодную зону с контактным стержнем длиной 40 мм, 8 указывает диаметр оболочки 8 мм.
- 0,95 и 220: мощность 0,95 кВт и напряжение 220 В.
- О: код нагреваемой среды, воздух с циркуляцией. ф.4 обозначает исполнение формы; точную геометрию гиба уточняют по чертежу.
Расчётная удельная нагрузка составляет 3,78 Вт/см² на площади 251 см². Ток и сопротивление в рабочем режиме: 4,32 А и 50,9 Ом.
Как передать форму гиба и радиус
Для повторения формы приложите эскиз или фото и отметьте на нём места выводов, размеры прямых участков и радиусы гибов. Если радиус неизвестен, укажите размеры установочного места и приложите образец.
Не задавайте форму только словами «как на фото»: отметьте, с какой стороны смотреть и где находятся контактные выводы.
Что изменить при той же активной длине
По заказу меняем параметры и исполнение, сохраняя активную длину 1000 мм:
- Укажите требуемые напряжение и мощность.
- Приложите эскиз с нужной формой гиба.
- Уточните исполнение выводов и материал оболочки.
Возможность изменений согласуют с учётом среды и требований к нагревателю.
Код О и материал оболочки
Код О указывает на воздух с циркуляцией. В таблицах у производителей для ТЭН с кодами движущегося воздуха рекомендуемый материал оболочки зависит от скорости и температуры потока; по одной букве точный материал конкретного изделия не определить.
При работе в другой среде нужен подбор по её коду, материалу оболочки и допустимой удельной нагрузке. Не заменяйте воздушное исполнение водяным или масляным без проверки условий.
Что прислать для подбора
Делаем по чертежу, эскизу, образцу. Для уточнения исполнения пришлите:
- Маркировку старого ТЭН и фото;
- Эскиз с формой, радиусами и размерами установочного места;
- Данные о среде, напряжении и мощности;
- Информацию о требуемых выводах и материале оболочки, если они должны отличаться.
Где применяют такие нагреватели
Такие нагреватели ставят в обогреватели аккумуляторных батарей спецтехники и генераторов. Также они используются в антиконденсатных обогревателях шкафов КРУ, НКУ и релейных шкафов, а также в ковриках локального обогрева поросят в опоросном станке.
Вопросы
Можно ли сделать с другой резьбой штуцера?
Можно рассмотреть другое исполнение по заказу. Укажите резьбу и приложите чертёж или фото места установки.
Можно ли сделать другую форму гиба?
Да, форму гиба можно изменить по заказу. Для согласования пришлите эскиз с размерами и радиусами.
Можно ли сделать оболочку из нержавейки?
Возможность зависит от среды и условий работы. Укажите, где будет установлен ТЭН и какая среда его окружает.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются длины 40, 65, 100, 125, 160, 250, 400 и 630 мм. Для этого изделия код А соответствует 40 мм.
