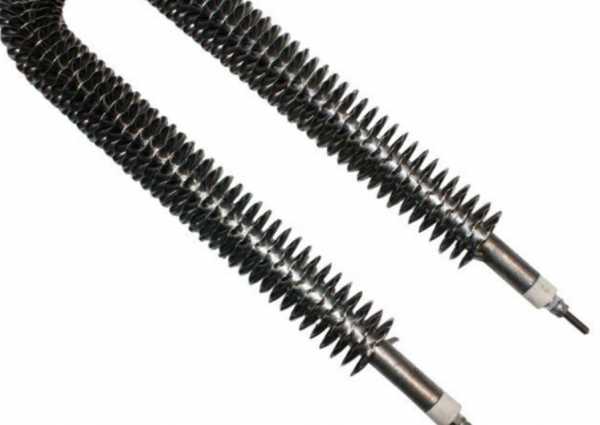

Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка ТЭНа для печи порошковой покраски по креплениям и изгибам
- Сравните форму и расположение крепежных элементов. ТЭН должен повторять изгибы старого нагревателя, а его монтажные отверстия или резьба совпадать с посадочным местом в печи.
- Проверьте длину трубки без учета выводов. Измерьте расстояние от края крепления до противоположного конца трубки. Отклонение более 3-5 мм потребует корректировки крепления.
- Уточните расстояние между контактными стержнями и их диаметр. Выводы должны входить в клеммную колодку или разъем вашей печи.
- Сверьте присоединительную мощность, указанную на старой детали (ватты или киловатты). Если маркировка стерта, сообщите ее нам по косвенным признакам (например, по току в цепи).
- Посчитайте количество и шаг спирали внутри трубки (видимые «волны» под оболочкой) - это косвенно указывает на мощность и рабочую температуру.
Фото старого ТЭНа печи порошковой покраски для точного повторения
- Фото старого ТЭНа с трех ракурсов (общий вид, крупный план крепления, крупный план выводов).
- Фото места установки в печи, чтобы мы видели габариты и зазоры.
- Эскиз с размерами: общая длина, длина трубки, диаметр трубки, межцентровое расстояние крепления, длина и диаметр выводов.
- Если есть остатки маркировки (цифры, буквы, логотип) - сфотографируйте четко.
- Укажите среду, в которой работает нагреватель (воздух, влажная камера, контакт с продуктом). Это важно для выбора оболочки.
Изменение длины, мощности или напряжения ТЭНа под вашу печь
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления (фланец, резьба, хомут) и материал оболочки (при наличии требований к коррозии или чистоте среды). Для изменения формы или количества изгибов пришлите чертеж или шаблон из проволоки.
Применение: ТЭН для печи порошковой покраски
Такие нагреватели ставят в камерах полимеризации порошковой покраски, где они располагаются в отдельном тепловом блоке снаружи камеры или в боковых стенках с теплоотражающими экранами. Также нагреватели используются в духовых шкафах и настольных мини-печах, где устанавливаются открытыми элементами сверху и снизу камеры. В аэрогрилях такой нагреватель размещается кольцом вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли заказать ТЭН на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Для этого укажите в заказе нужное напряжение и мощность. Приложите фото старой детали.
Подойдет ли этот нагреватель, если у меня другой шаг резьбы на креплении?
Да, сделаем крепление с вашей резьбой. Пришлите образец или чертеж посадочного гнезда.
Вы изготовите ТЭН с меньшей длиной трубки?
Да, сделаем. Укажите нужную длину в заказе и приложите эскиз с допусками по месту установки.
Нужен нагреватель для агрессивной среды (щелочь, кислота). Вы подберете материал?
Да, сделаем из коррозионно-стойкого сплава. Для этого сообщите состав среды и рабочую температуру. Приложите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
