Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления
Название даёт три главных параметра: 220 В и 500 Вт (0,5 кВт) - электрические характеристики, форма U-образная, среда - сухой воздух.
Из расчёта уже известны ток 2,27 А и рабочее сопротивление 96,8 Ом.
Чего нет в названии - то, без чего нельзя сделать точную копию:
- Развёрнутая длина трубки
- Диаметр оболочки
- Длина контактных стержней (холодная зона по ГОСТ 13268-88: A - H, от 40 до 630 мм)
- Материал оболочки (углеродистая сталь, нержавейка, медь - уточняется под среду)
- Тип крепления (штуцер, гайка, фланец, межосевое расстояние)
Для изготовления нужны размеры - хотя бы развёрнутая длина и диаметр трубки. Без них ТЭН не повторить.
Крепление: штуцер, гайка, фланец, межосевое
В названии тип крепления не указан. У производителей встречаются три основных способа установки воздушных U-образных ТЭН:
- Штуцер с гайкой - резьбовое крепление сквозь стенку корпуса
- Фланец - приварной или прижимной, для герметичного монтажа
- Без крепления - просто U-образная трубка, фиксируется хомутами или в пазу
Если на старом нагревателе есть штуцер или фланец, измерьте:
- Диаметр резьбы (например, M22×1,5 - но цифру не пишу, скажу «замерьте шаг и наружный диаметр»)
- Межосевое расстояние между ветвями U - это расстояние между центрами трубок
Пришлите фото крепления и замер межосевого - так подберём точную замену.
Проверка мультиметром: какое сопротивление ждать
Рабочее сопротивление этого ТЭН - 96,8 Ом (расчёт по напряжению 220 В и мощности 0,5 кВт).
Как проверить:
- Переведите мультиметр в режим измерения сопротивления (200 Ом или 2 кОм)
- Коснитесь щупами двух контактных стержней - показание должно быть близко к 96,8 Ом
- Отклонение ±5 - 10 % допустимо (зависит от температуры спирали)
Если мультиметр показывает «0» или «бесконечность» - спираль замкнута или в обрыве, ТЭН неисправен.
Дополнительно проверьте изоляцию: между любым стержнем и оболочкой сопротивление должно быть не менее 0,5 МОм (норма по ГОСТ 13268-88). Меньше - пробой на корпус.
Среда и материал оболочки
ТЭН заявлен как «сухой, воздушный». У производителей для спокойного воздуха до 450 °C по ГОСТ применяют:
- Углеродистая сталь (код S, предельная удельная мощность 2,2 Вт/см²)
- Нержавеющая жаропрочная сталь (код T, до 5,0 Вт/см² для температур выше 450 °C)
Если старый нагреватель стоял в воде, масле или другой жидкости - этот ТЭН не подходит, он рассчитан только на воздушную среду.
Для другой среды нужен другой код оболочки и другая мощность на единицу площади.
По заказу меняем материал оболочки - но только если вы укажете среду и желаемый материал. Делаем по чертежу, эскизу, образцу.
Что прислать
Чтобы изготовить точную замену, нужно:
- Развёрнутая длина трубки (разогните U в прямую и измерьте рулеткой)
- Диаметр оболочки (штангенциркулем)
- Длина контактных стержней (от торца трубки до конца стержня)
- Тип крепления и его размеры (диаметр штуцера, межосевое, количество отверстий фланца)
- Материал оболочки (если известен - магнитный или нет, цвет, следы коррозии)

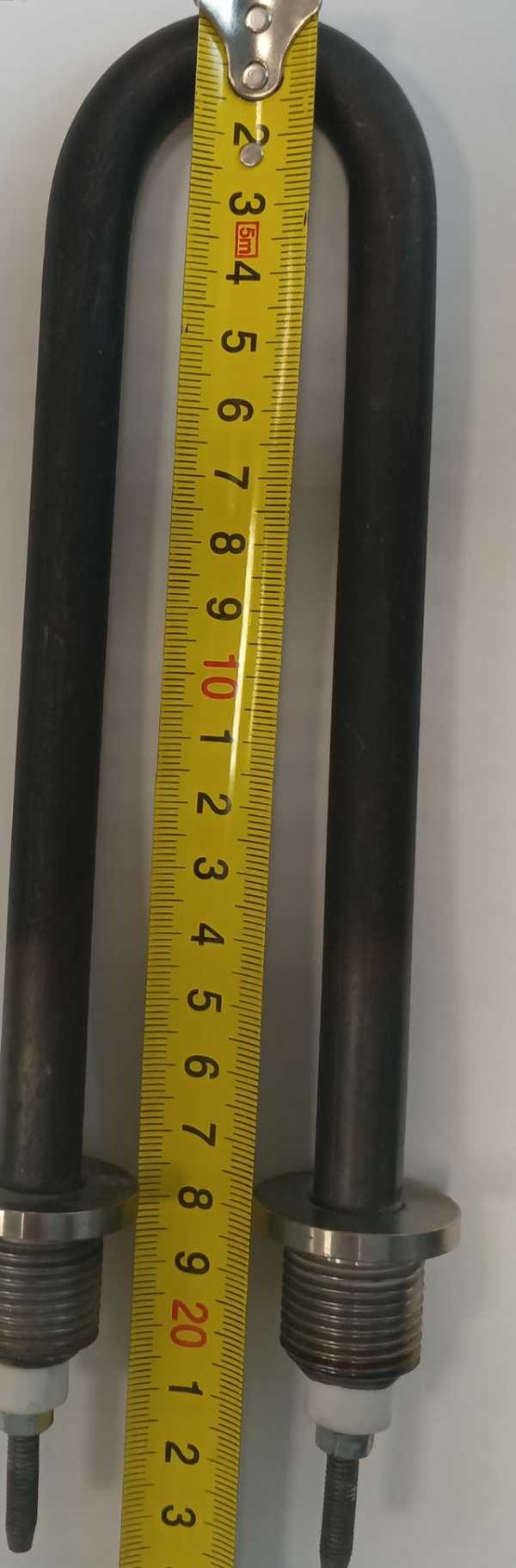

- Фото старого ТЭН с линейкой для масштаба
Главное для заказа: развёрнутая длина, диаметр трубки и длина стержней. Всё остальное уточняется по чертежу.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах и хлебопечках. В духовом шкафу элемент располагается на задней или боковых стенках камеры, а также снизу. В мини-печи открытые ТЭНы находятся сверху и снизу камеры и включаются раздельно или вместе. В хлебопечке спиральный элемент устанавливается вокруг или под съёмным ведром.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину U-образного ТЭН?
Положите ТЭН на ровную поверхность, отметьте начало и конец трубки по прямой линии (без учёта изгиба). Измерьте рулеткой общую длину от одного кончика до другого - это развёрнутая длина.
Можно ли поставить этот ТЭН в другую среду, например в воду?
Нет, этот ТЭН сделан для сухого воздуха. Для воды нужна другая удельная мощность на поверхности (до 9 - 15 Вт/см²) и иной материал оболочки - медь или нержавейка. По заказу делаем ТЭН под любую среду.
Можно ли подключить ТЭН 220 В на другое напряжение?
Только на 220 В. При подключении на 380 В мощность вырастет втрое - ТЭН перегреется и выйдет из строя. На 127 В мощность будет втрое меньше, нагреватель не даст нужной температуры.
Можно ли сделать этот ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Это потребует уточнения среды и температуры - мы делаем по чертежу, эскизу или образцу.
