Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

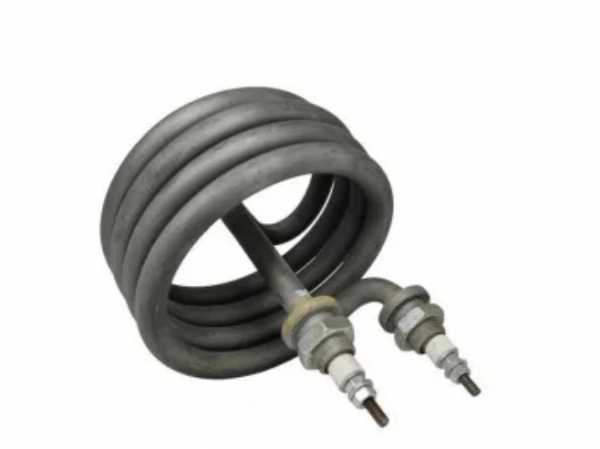

Из названия ясно: мощность 2,4 кВт, напряжение 220 В, материал оболочки - нержавеющая сталь. Ток по расчёту 10,91 А, сопротивление в рабочем режиме 20,2 Ом. ТЭН предназначен для дистиллятора «Liston» A1110, то есть среда - вода.
Для изготовления не хватает развёрнутой длины, диаметра оболочки, типа крепления (штуцер, гайка или фланец), формы гибки, длины контактных стержней. Без этих размеров повторить нагреватель невозможно.
Для сборки нужны фактические габариты крепления и геометрия трубки.
Крепление: штуцер, гайка, фланец, межосевое
У производителей ТЭН для дистилляторов крепят одним из способов:
- Штуцер с наружной резьбой и гайкой
- Приварной фланец с отверстиями
- Два штуцера на межосевом расстоянии (для U-образной формы)
Для «Liston» A1110 тип крепления можно определить только по образцу. Если это штуцер, уточните резьбу (например, G1/2 или G3/4) и высоту под гайку. Если фланец - межосевое расстояние и диаметр отверстий.
Без маркировки крепление снимают с неисправного ТЭН или передают по чертежу.
Форма и гибка: как передать форму и радиус
- Снимите старый ТЭН, не повреждая изгибы. Положите его на лист бумаги и обведите контур.
- Укажите радиусы каждого изгиба, расстояния между осями прямых участков и общую габаритную длину.
- Отметьте, где начинается и заканчивается активная часть (нагреваемая зона), а где холодные концы со стержнями.
Развёрнутая длина трубки может быть больше габаритной из-за гибки - её считают по средней линии.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Нержавеющая сталь для воды - стандартный выбор по каталогам. Удельная поверхностная мощность для воды до 15 Вт/см², для воздуха не более 2,2 Вт/см², для масла 3,0 Вт/см². Если поставить водяной ТЭН в масло или воздух без пересчёта, он быстро перегорит.
По заказу меняем материал оболочки под другую среду, но мощность и длина при этом корректируют.
Что прислать
- Старый ТЭН (образец) или его фото с линейкой
- Чертёж / эскиз с размерами: общая длина, развёрнутая длина, радиусы гибки, диаметр трубки, длина стержней
- Тип крепления: резьба, фланец, межосевое
- Маркировку, если сохранилась (даже частично)
Делаем по чертежу, эскизу или образцу. Без маркировки - только по факту измерений.
Где применяют такие нагреватели
Такие нагреватели ставят в камере нагрева дистиллятора, где исходная вода доводится до испарения. Также они используются в баке накопительного водонагревателя и в камере нагрева проточного водонагревателя.
Вопросы
Можно ли поставить этот ТЭН в другую среду (масло, воздух)?
Нет, если не изменить материал оболочки и не пересчитать удельную мощность. Для масла или воздуха нужен другой ТЭН с меньшей нагрузкой на поверхность.
Можно ли подключить на другое напряжение, например 380 В?
На 380 В мощность вырастет примерно в 3 раза (380²/220² ≈ 2,98), что приведёт к разрушению спирали. ТЭН рассчитан строго на 220 В.
Как измерить развёрнутую длину, если ТЭН изогнут?
Положите гибкую проволоку вдоль трубки по её средней линии, затем выпрямите проволоку и измерьте рулеткой.
Можно ли сделать по старому образцу без маркировки?
Да, мы изготавливаем по образцу. Пришлите или привезите неисправный ТЭН - снимите размеры сами или доверьте это нам.
