Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | в этом товаре 495 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

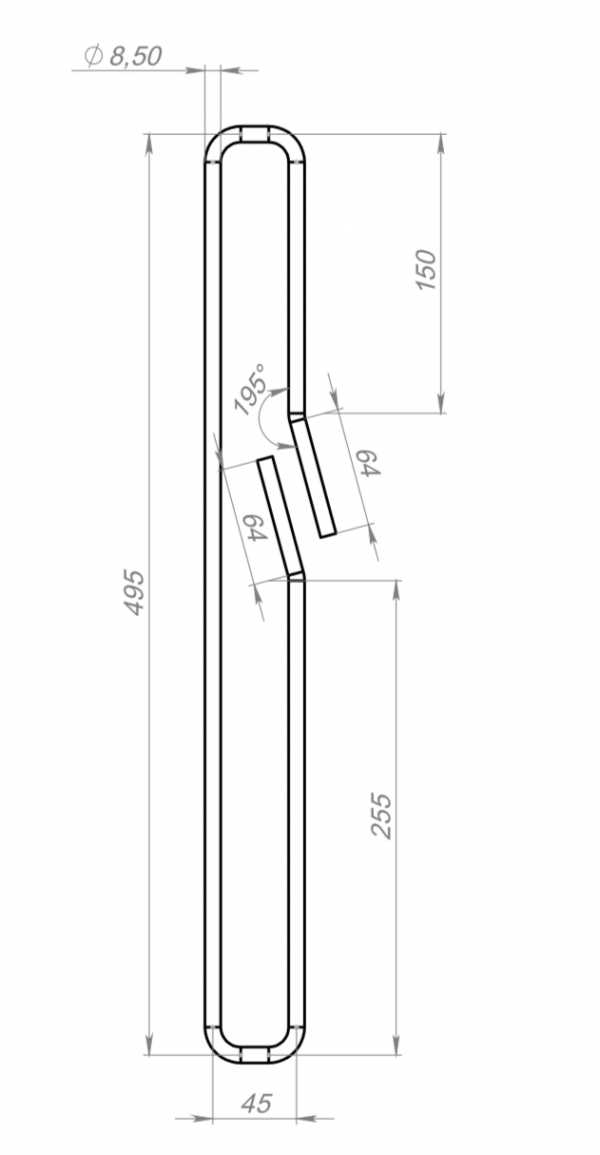

Из названия «ТЭН 495 мм Преднагрева Multivac 2974» ясно: длина 495 мм - это развёрнутая длина трубки (общая длина до гибки). Товар предназначен для предварительного нагрева в машине Multivac 2974. Для изготовления нового нагревателя не хватает:
- Диаметра оболочки (у производителей встречаются от 6,5 до 16 мм, по ГОСТ 13268-88);
- Рабочего напряжения (номиналы по стандарту: 12, 24, 36, 42, 48, 60, 127, 220, 380 В);
- Мощности (указана в кВт, по ГОСТ - через код среды и удельную мощность);
- Материала оболочки (сталь, нержавейка, медь - по таблице 4 ГОСТ);
- Холодных зон (длина контактного стержня в заделке: коды A - H по ГОСТ);
- Формы после гибки и типа крепления.
В названии есть 495 мм - развёрнутая длина. Все остальные параметры снимают со старого образца или берут из чертежа.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - выпрямите старый ТЭН (осторожно, не повредив оболочку) и измерьте рулеткой от торца до торца. По ГОСТ допуск на длину до 1000 мм - ±2% (не более 12 мм).
- Холодные зоны - отметьте, где кончается нагрев (обычно место выхода трубки из крепления или начало изгиба). Измерьте расстояние от торца оболочки до начала активной части. Длина контактного стержня в заделке (холодная зона) у производителей кодируется буквами от A (40 мм) до H (630 мм).
- Форма после гибки - зарисуйте контур или положите старый ТЭН на лист бумаги, обведите карандашом. Обязательно укажите радиусы изгибов и межосевые расстояния (расстояние между центрами изгибов или между отверстиями крепления).
495 мм - развёрнутая длина этого ТЭН. Допуск по ГОСТ: ±2% (до 12 мм) для длины до 1000 мм.
Крепление: штуцер, гайка, фланец, межосевое
Крепление определяет, как ТЭН фиксируется в оборудовании. Со старого образца снимите:
- Тип крепления - штуцер (резьбовой), гайка (накидная), фланец (приварной или прижимной);
- Резьбу штуцера - замерьте диаметр и шаг резьбы (например, M10×1,0 или M14×1,5);
- Межосевое расстояние - если крепление двухштуцерное или фланец с двумя отверстиями, замерьте расстояние между центрами (в мм).
Не пытайтесь подобрать крепление по модели оборудования - штуцер мог быть заменён. Снимите размеры с образца.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Чтобы сделать ТЭН с той же формой, что у старого:
- Сделайте эскиз от руки с указанием прямых участков и радиусов изгибов;
- Сфотографируйте старый нагреватель с двух-трёх сторон (вид сверху, сбоку, торец);
- Если форма сложная, приложите старый ТЭН к картону, обведите контур и вырежьте шаблон - его можно прислать вместе с образцом.
Радиус изгиба не может быть меньше двух диаметров оболочки (по ГОСТ - не менее 10 мм для тонких трубок, не менее 20 мм для диаметров 10 - 16 мм). Контактный стержень должен находиться на прямом участке, не ближе 20 мм от начала гибки.
Что прислать
Для изготовления нового ТЭН 495 мм для Multivac 2974 достаточно одного из вариантов:
- Старый образец целиком (не разрезанный, не расплющенный);
- Фото с линейкой (обязательно с чёткими метками длины, крепления, формы);
- Эскиз с размерами (развёрнутая длина, холодные зоны, радиусы, межосевое, резьба).
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, материал оболочки, резьбу штуцера.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливают в бак через боковой или нижний фланец, рядом с ним крепится магниевый анод. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса на пути воды. В стиральной машине элемент закреплён снизу бака через резиновую манжету прижимной скобой.
Вопросы
Можно ли сделать на другое напряжение, не 220 В?
Да. По заказу меняем напряжение (номиналы по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В). Мощность пересчитываем исходя из нового напряжения и сопротивления спирали.
Как измерить развёрнутую длину, если ТЭН уже сломан и изогнут?
Если старый ТЭН не удаётся аккуратно выпрямить, измерьте общую длину по наружной стороне трубки гибким метром (например, шнуром). Либо сфотографируйте его рядом с линейкой - мы снимем размеры по фото.
Можно ли заказать в нержавеющей оболочке вместо обычной стали?
Да. По заказу меняем материал оболочки. Для воды и слабых кислот (код J по ГОСТ) производители ставят нержавеющую жаростойкую сталь. Уточните среду нагрева.
Можно ли другую резьбу штуцера, не ту, что была?
Да. По заказу меняем резьбу штуцера (например, вместо M14×1,5 сделаем M10×1,0 или дюймовую). Укажите нужный диаметр и шаг резьбы.
