Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

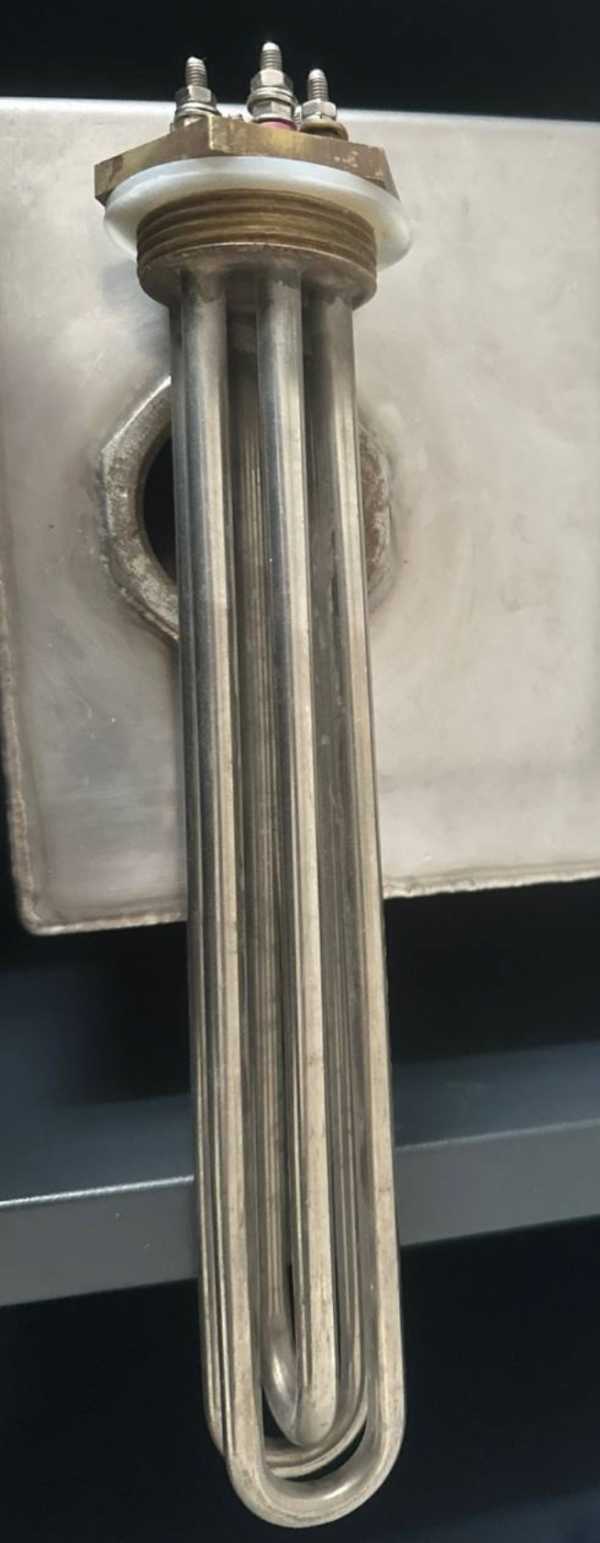

Сверить U-образную форму ТЭН для парогенератора
- Форма: проверьте, что старая деталь U-образная, как в этом товаре.
- Крепление: убедитесь, что фланец с прокладкой совпадает по расположению отверстий.
- Выводы: посчитайте контактные стержни с резьбой и гайками, их должно быть три.
- Длина: сравните общую длину вашего старого нагревателя с этим образцом.
- Мощность и напряжение: сверьте маркировку на старой детали с параметрами, указанными в названии товара.
Пришлите фото старого ТЭН с креплением и изгибом
- Фото старого ТЭН сверху и сбоку, чтобы видеть форму и крепление.
- Фото фланца с прокладкой и расстояние между отверстиями.
- Укажите, в каком парогенераторе стоял нагреватель (модель, марка).
- Напишите напряжение и мощность со старой детали или из паспорта оборудования.
- Приложите замер общей длины элемента и диаметра трубки (если точно знаете).
- Если есть чертёж или эскиз, пришлите его.
Изготовим ТЭН для парогенератора по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, расположение контактов на фланце, материал оболочки под вашу рабочую среду. Пришлите старую деталь или её размеры, и мы изготовим нужную конфигурацию.
ТЭН для парогенератора: в каком оборудовании
Такие нагреватели ставят в парогенераторы для хаммама и бани, промышленные и канальные увлажнители воздуха, а также в парогенераторы гладильных систем. В каждом случае трубчатый ТЭН погружного типа устанавливается в баке или бойлере с водой, обеспечивая нагрев жидкости внутри корпуса оборудования.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или маркировку старой детали.
Подойдёт ли этот нагреватель, если у меня другое крепление, не фланец?
По заказу меняем тип крепления. Пришлите фото вашего узла установки и старого ТЭН.
Возможно ли увеличить длину трубки, если в моём парогенераторе больше места?
Да, изменим длину под вашу задачу. Для этого нужен замер свободного пространства в оборудовании.
Сделаете такой ТЭН из другого материала, если у меня агрессивная среда?
Да, подберём подходящий материал оболочки. Пришлите описание среды (температура, состав) и фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
