Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,9 кВт; можно меньше или больше, примерно от 1,7 кВт до 4,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия ясно: это нагревательный элемент для духового шкафа Hansa мощностью 2,9 кВт при напряжении 230 В. ТЭН рассчитан на работу в воздушной среде гриля. Но для производства этого недостаточно.
- Развёрнутая длина трубки - её нет в названии, а от неё зависит сопротивление спирали
- Диаметр оболочки и её материал - для воздуха по ГОСТ 13268-88 подходит углеродистая или нержавеющая сталь
- Форма изгиба и радиусы гибки - у ТЭН для гриля они всегда индивидуальные
- Длина контактных стержней и тип крепления (резьба штуцера, пластина, скоба)
Главный параметр, который нужен для запуска в работу, - развёрнутая длина трубки. Без неё нельзя рассчитать шаг спирали и подтвердить мощность 2,9 кВт.
Форма и гибка: как передать форму и радиус

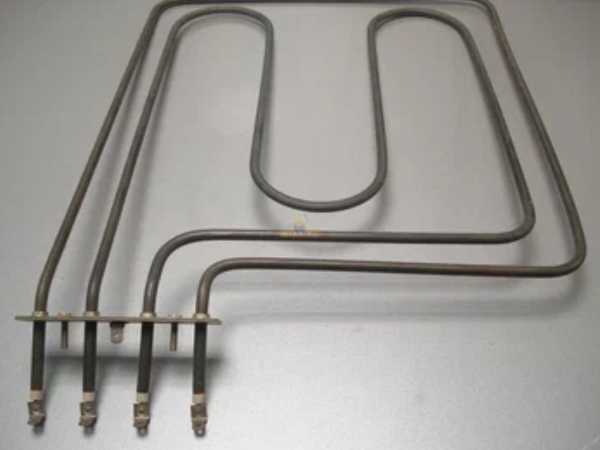

ТЭН для гриля - это не прямая трубка, а деталь сложной конфигурации. Делаем по чертежу, эскизу или образцу. Форму нужно передать точно, иначе элемент не встанет в духовку.
- Снимите размеры с родного ТЭН: общую развёрнутую длину, расстояния между осями, высоту изгибов
- Начертите эскиз от руки с указанием радиусов закруглений - хотя бы приблизительно
- Если есть сломанный элемент, пришлите его целиком - мы снимем все размеры сами
В каталогах производителей указано: конец контактного стержня должен находиться на прямом участке не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм
Не пытайтесь выпрямить старый ТЭН для замера - это сломает наполнитель внутри, и новый, сделанный по такому «образцу», может пробить на корпус.
Среда и материал оболочки: вода, воздух, масло
Этот ТЭН работает в воздушной среде - внутри духового шкафа, без контакта с водой или маслом. По ГОСТ 13268-88 для спокойного воздуха до 450°C применяют код S (предельная удельная мощность 2,2 Вт/см²), для воздуха выше 450°C - код T (5,0 Вт/см²). Материал оболочки для кода S - углеродистая сталь, для кода T - нержавеющая жаропрочная сталь.
- Для гриля Hansa чаще всего применяют стальную трубку - она прочная и держит нагрев
- Оребрение (навитая спираль на трубке) увеличивает площадь теплоотдачи - уточните, было ли оно на старом ТЭН
- Если ТЭН стоял открыто в камере - это прямая среда воздуха; если внутри гильзы - это сухой нагрев, и конструкция другая
2,2 Вт/см² - предельная мощность для спокойного воздуха по ГОСТ. Превышение ведёт к перегреву спирали и пробою.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
ТЭН рассчитан на напряжение 230 В. Ток в рабочем режиме - 12,61 А. Сопротивление в горячем состоянии - 18,2 Ом. Это расчётные данные, которые подтверждают, что при подаче 230 В элемент выдаст заявленную мощность 2,9 кВт.
12,61 А - это ток, который пойдёт через проводку. Убедитесь, что сечение проводов и автомат в духовом шкафу рассчитаны на такую нагрузку.
Сопротивление изоляции между спиралью и оболочкой должно быть не менее 0,5 МОм (холодное состояние), при заводской проверке - от 50 МОм. Если после замены ТЭН не греет или бьёт током, проверьте мегаомметром сопротивление на корпус.
Что прислать
Для изготовления ТЭН гриля Hansa 2,9 кВт / 230 В под заказ нужно передать одно из трёх:
- Чертёж с указанием развёрнутой длины, диаметра трубки, радиусов изгиба, длины контактных стержней, типа крепления и резьбы
- Эскиз от руки с основными размерами (расстояния между осями, высота, общая длина по центру трубки)
- Образец - старый ТЭН целиком (даже сгоревший), по нему снимут все геометрические параметры
По заказу меняем резьбу штуцера, длину стержней, материал оболочки (сталь или нержавейка). Если маркировки на старом ТЭН нет - это не проблема, делаем по образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в духовые шкафы (встраиваемые электрические) и жарочные шкафы электрические (ШЖЭ). В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху, часто совмещён с функцией гриля. В жарочном шкафу он используется в верхнем и нижнем блоках ТЭН каждой камеры, при этом верхний элемент может работать как гриль.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 220 В?
Да, по заказу пересчитываем спираль под другое напряжение, но мощность изменится. Для сохранения 2,9 кВт при 220 В потребуется другой ток и сопротивление - уточните, какое напряжение вам нужно.
У меня старый ТЭН без маркировки, можно ли сделать такой же?
Да, делаем по образцу или эскизу. Пришлите сломанный элемент - снимут все размеры и повторят форму.
Можно ли сделать другую резьбу штуцера (не ту, что стояла)?
По заказу меняем резьбу на нужную - укажите тип и шаг резьбы в заказе.
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите мягкую проволоку или шнур, уложите точно по центру трубки по всей длине изгибов, затем выпрямите и измерьте рулеткой. Это и есть развёрнутая длина.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
