Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

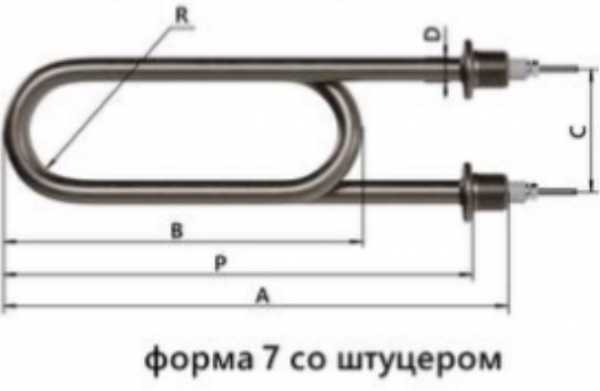

Как сверить изгиб скрепки со штуцером
- Сравните изгиб трубки. Форма напоминает скрепку, два прямых участка соединены полукругом.
- Проверьте способ крепления. На одном из прямых участков приварен штуцер с наружной или внутренней резьбой.
- Замерьте расстояние между осями прямых участков трубки и общую развернутую длину.
- Уточните мощность и рабочее напряжение, указанные на старой детали или в паспорте оборудования.
- Посмотрите на выводы контактов. Обычно это шпильки или лепестки под обжим, реже резьбовой вывод.
Фото старого ТЭНа скрепки с двух сторон
- Фото старого нагревателя с двух ракурсов, чтобы были видны изгиб и положение штуцера.
- Измеренный штангенциркулем диаметр трубки (наружный).
- Длину каждого прямого участка и расстояние между ними.
- Резьбу штуцера (метрическая или дюймовая, шаг) или фото с линейкой.
- Мощность и напряжение со старой маркировки, если она сохранилась.
- Условия работы: среда (вода, масло, воздух, агрессивная жидкость) и максимальная температура.
Изменим длину плеч и радиус гиба скрепки
Делаем по образцу, фото, чертежу. По заказу меняем длину прямых участков, радиус гиба, мощность, напряжение, материал оболочки и тип резьбы штуцера. Также можем изменить диаметр трубки или длину выводов контактов.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец.
Вопросы
Тэн подходит для работы в масле с температурой до 200 °C?
Да, сделаем. Для этого присмотрите фото старого нагревателя и укажите рабочую среду и температуру.
Можно сделать с другой резьбой на штуцере, не как у образца?
Да, сделаем. Приложите чертеж резьбы или укажите ее тип и шаг.
Подойдет ли нагреватель, если расстояние между осями трубок на 5 мм меньше, чем в каталоге?
Да, сделаем по вашим размерам. Пришлите точные замеры с детали или места установки.
Возможно ли изготовить с напряжением 380 В вместо 220 В при той же мощности?
Да, сделаем. Для этого сообщите нужную мощность и напряжение, а также приложите фото контактной группы старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
