Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

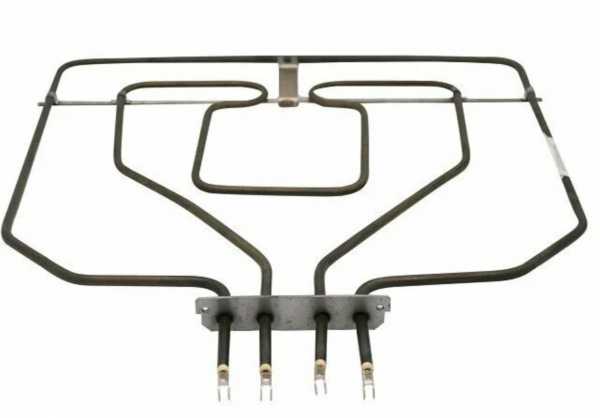

Сверьте форму ТЭН верхний духовки Bosch по расположению прямых и U-образных участков
- Форма: сравните расположение прямых и U-образных участков, особенно симметрию относительно центра.
- Крепление: у этого ТЭНа общий фланец в нижней части с четырьмя контактными стержнями. Убедитесь, что у вашей детали такое же крепление.
- Выводы: посчитайте количество контактных стержней (четыре) и проверьте их расположение.
- Тип: это блочный ТЭН, состоящий из четырех отдельных нагревателей в одной конструкции. Сверьте, что ваша деталь тоже блочная, а не одиночный ТЭН.
- Название: в маркировке указано «ТЭН верхний духовки Bosch». Если на старой детали есть похожее обозначение или код, это дополнительный признак.
Для заказа пришлите фото фланца и контактов нагревателя духовки Bosch
- Фото старой детали с разных сторон, чтобы была видна форма, фланец и расположение контактов.
- Фото шильдика или маркировки с завода-изготовителя, если она сохранилась.
- Рисунок с размерами: общая ширина и высота конструкции, расстояние между крепежными отверстиями, длина контактных стержней.
- Уточните, для какой именно модели духовки Bosch предназначен нагреватель (если модель известна).
- Укажите рабочее напряжение и мощность, если они есть на старой детали или в документации.
Изменим длину выводов или фланец для трубчатого ТЭН духовки
Мы делаем по образцу, фото, чертежу. По заказу меняем длину выводов, форму фланца или количество контактных стержней. Также можем изменить рабочее напряжение и мощность под вашу задачу.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в духовые шкафы, микроволновые печи с грилем и мини-печи настольные. В духовом шкафу это открытый трубчатый элемент на задней или боковых стенках камеры сверху. В микроволновой печи с грилем нагреватель расположен в верхней части камеры. В настольной мини-печи такие ТЭН находятся сверху и снизу камеры и включаются раздельно или вместе.
Вопросы
У моего старого ТЭНа другое напряжение, вы сделаете такой же под 220 В?
Да, сделаем. Пришлите фото и размеры вашей детали, а также укажите нужное напряжение.
Мне нужно изменить длину выводов, это возможно?
Да, сделаем. Для этого приложите к заказу чертеж с желаемой длиной контактных стержней.
У меня другая ширина фланца, вы подгоните под мои крепления?
Да, сделаем. Пришлите размеры крепежных отверстий и расстояние между ними на вашем оборудовании.
Нагреватель будет работать в агрессивной среде, вы сделаете из другого материала?
Да, сделаем. Укажите в заказе требуемый материал оболочки и приложите фото старой детали.
