Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5,6 кВт; можно меньше или больше, примерно от 3,4 кВт до 7,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

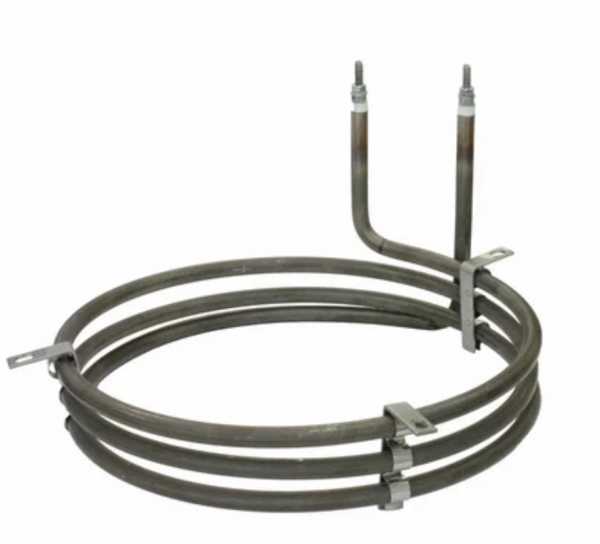

Из названия ясно: это нагреватель для печи LINCOLN 1305, которая используется для пиццы. Электрические параметры подтверждены расчётом: мощность 5,6 кВт, напряжение 380 В.
Для изготовления копии без маркировки нужно снять со старой детали размеры, которые в названии не указаны. Главные неизвестные - диаметр оболочки, развёрнутая длина, длина холодных зон и контактных стержней, форма гибки, тип крепления.
Без образца или эскиза с размерами изготовить точную замену невозможно.
Крепление: штуцер, гайка, фланец, межосевое
В названии нет информации о креплении. У производителей ТЭН для печей встречаются такие варианты:
- Штуцер с резьбой и контргайкой
- Приварной фланец с отверстиями
- Гайка накидная с фиксацией на корпусе
Если на старом ТЭН есть резьба - измерьте её диаметр и шаг. Для фланца укажите межосевое расстояние между отверстиями. Делаем по чертежу, эскизу, образцу.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Положите старый ТЭН на ровную поверхность и обведите контур на бумаге.
- Измерьте развёрнутую длину - для этого аккуратно распрямите трубку (или сложите шнур по форме и замерьте его длину).
- Замерьте длину холодных зон - расстояние от конца трубки до начала активной части (там, где трубка не темнеет от нагрева).
- Запишите длину контактных стержней (выводов) и их диаметр.
- Сфотографируйте крепление крупным планом.
Не сгибайте старый ТЭН сильнее, чем он был изогнут - можно повредить изоляцию.
Развёрнутая длина - главный размер, без него ТЭН не изготовить.
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Расчётные параметры для этого ТЭН:
- 380 В - напряжение, на которое рассчитан нагреватель
- Ток 14,74 А
- Сопротивление в рабочем режиме 25,8 Ом
Если в печи стоит несколько ТЭН на 380 В, у производителей их соединяют треугольником. Для проверки мультиметром измерьте сопротивление между контактами - оно должно быть около 25,8 Ом. Сопротивление изоляции между контактом и корпусом - не менее 0,5 МОм.
Что прислать
Чтобы сделать ТЭН по вашему образцу, достаточно:
- Старой детали (если она цела)
- Эскиза с размерами по пунктам раздела «Как снять размеры»
- Фото крепления и маркировки (если сохранилась)
По заказу меняем резьбу штуцера, длину выводов, материал оболочки. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в подовых печах для пиццы. В этом оборудовании нагреватель располагается в верхней и нижней части камеры по периметру.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду, например в воду или масло?
Нет, этот ТЭН рассчитан на работу в воздухе печи для пиццы. Для другой среды меняется материал оболочки и предельная мощность - делаем по заказу, но по другому образцу.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, мы изготавливаем по образцу. Пришлите старый ТЭН или его размеры по инструкции выше.
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем резьбу. Укажите нужный диаметр и шаг резьбы.
Как измерить развёрнутую длину, если ТЭН изогнут?
Аккуратно распрямите трубку или обведите её контур гибким шнуром, затем измерьте длину шнура рулеткой.
