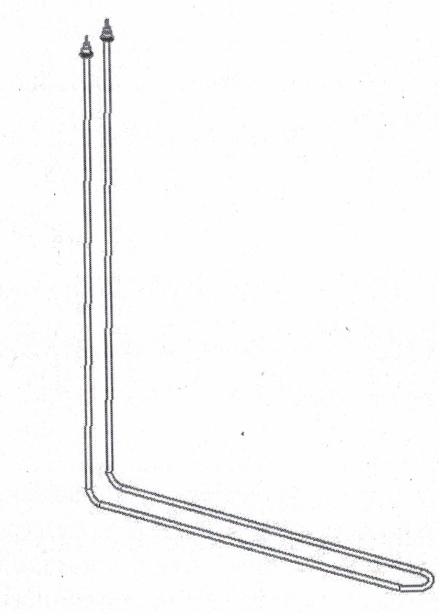

ТЭН: активная длина 1320 мм и код среды К
По расчёту активная длина составляет 1320 мм, удельная нагрузка равна 4,08 Вт/см² на площади 539 см². В маркировке также указаны мощность 2,2 кВт, напряжение 220 В, R38,5 и резьба G1/2.
- R38,5 обозначает радиус гиба; «нержавейка» указывает материал оболочки.
- В каталогах производителей код K встречается для воздуха с циркуляцией. Уточните исполнение по паспорту: в названии использована кириллическая «К».
- Обозначения «145», «В13» и «Ш» без чертежа или паспорта однозначно не расшифровываем.
Нагрузка 4,08 Вт/см² сама по себе не подтверждает пригодность для конкретного режима. Для воздуха с циркуляцией допустимое значение зависит от скорости потока и температуры.
Как проверить мультиметром: около 22 Ом
Проверку сопротивления проводите на отключённом от сети и остывшем ТЭНе.
- Переведите мультиметр в режим измерения сопротивления.
- Поставьте щупы на контактные выводы.
- Ожидаемое сопротивление в рабочем режиме по расчёту: 22 Ом.
Между выводами ожидается около 22 Ом.
Что изменить по заказу при той же длине
По заказу меняем мощность, напряжение и форму гиба. Делаем по чертежу, эскизу, образцу.
Для подбора укажите требуемую среду и режим работы: одна и та же нагрузка может быть допустима не для всех условий.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Крепление: G1/2, фланец и межосевое расстояние
В названии указана резьба G1/2. Если требуется фланец или другое присоединение, приложите чертёж: тип крепления и межосевое расстояние по названию определить нельзя.
Не подбирайте фланец и межосевое расстояние по догадке, нужны размеры посадочного места.
Что прислать для подбора
- Полное обозначение ТЭНа и фото маркировки.
- Чертёж, эскиз или образец с формой гиба и размерами крепления.
- Данные о среде, температуре и движении воздуха.
- Требуемые мощность и напряжение, если они отличаются от указанных.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Что если нагрузка выше предела?
Не используйте ТЭН в режиме выше допустимого для его среды. Предел зависит от температуры и условий теплоотдачи, поэтому одной цифры нагрузки недостаточно для оценки.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение при запросе.
Можно ли другую форму гиба?
Да, делаем по чертежу, эскизу или образцу.
Можно ли нержавейку?
В названии этой модели указана нержавейка. Для другой среды уточните совместимость материала с условиями работы.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
