Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

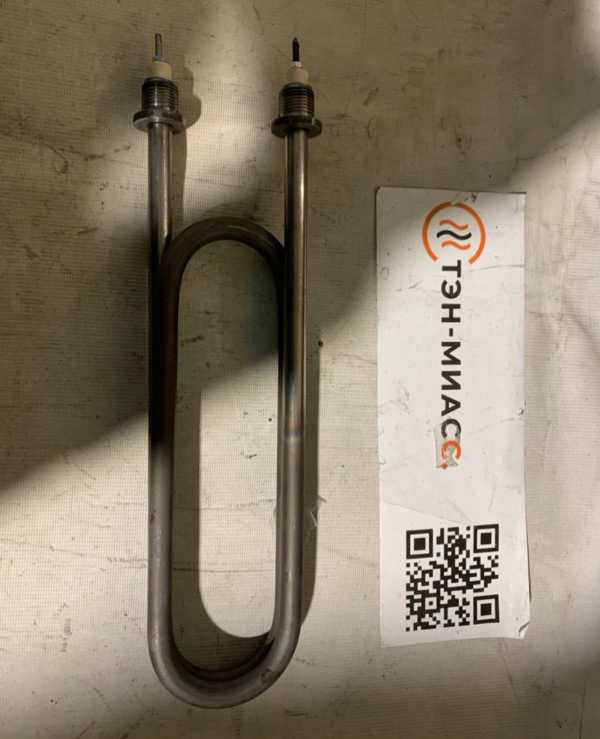

Форма и габариты U-образного ТЭН-скрепки
- Форма: U-образная, как скрепка. Убедитесь, что ваша старая деталь имеет такой же изгиб и расстояние между трубками.
- Крепление: свободное (без фланца, резьбы или кронштейна). У вас должна быть просто голая трубка.
- Выводы: два контактных стержня с резьбой под гайку и изоляционными колпачками. Сравните диаметр и шаг резьбы.
- Длина и ширина: габариты вашего старого ТЭН должны совпадать с размерами этого образца (высота, ширина по дуге).
- Параметры: мощность и напряжение (если они указаны на старой детали). Все остальные надписи и коды пришлите нам.
Что прислать для изготовления ТЭН с изгибом скрепки
- Фото старого ТЭН с разных сторон, чтобы была видна форма и все изгибы.
- Чертеж или эскиз с размерами (высота, ширина по дуге, длина трубки, диаметр трубки).
- Маркировку на старой детали (буквы, цифры, коды, напряжение, мощность) полностью, как есть.
- Фото контактных стержней и изоляторов.
- Если ТЭН стоял в оборудовании, укажите его модель или марку.
Изменение длины трубки и расстояния между выводами ТЭН
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расстояние между выводами, напряжение, мощность, материал оболочки. Главное не трогать U-образную форму и тип крепления, иначе это будет уже другая деталь.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в пресс-формах литья пластика и металла, где элемент монтируется в каналы внутри тела формы для равномерного прогрева. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах), где устанавливаются в бак через боковой или нижний фланец. В стиральных машинах они закрепляются снизу бака через резиновую манжету, а в посудомоечных машинах встраиваются в проточную часть циркуляционной помпы.
Вопросы
У меня другое напряжение, чем у этого образца. Вы сделаете такой же ТЭН под мои вольты?
Да, сделаем. Пришлите ваше напряжение и мощность, которые нужны, а также фото старой детали. Подберем параметры.
Можно изменить расстояние между контактными стержнями? Мне нужно шире или уже.
Да, изменим. Приложите к заказу чертеж с нужным расстоянием и фото старой детали для сверки формы.
Мне нужен такой же ТЭН, но из другого материала, для агрессивной среды.
Да, сделаем из стойкого материала. Укажите среду (кислота, щелочь) и приложите фото образца.
А если у меня другая длина трубки, но форма скрепкой та же? Вы подгоните?
Да, подгоним длину по вашему образцу. Пришлите фото с линейкой или чертеж с точной длиной.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
