Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

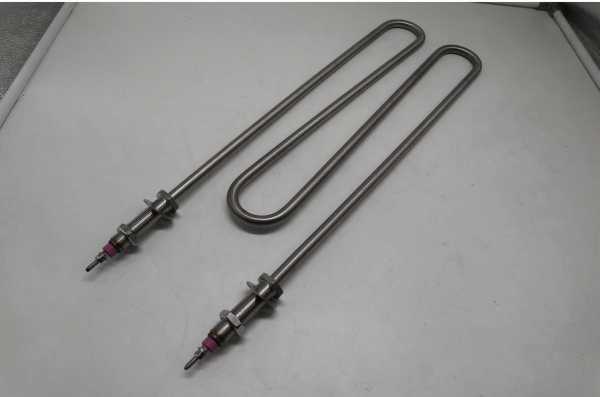

В названии: 2 кВт, 220 В и метизы
Из названия читается:
- Тип: трубчатый электронагреватель для дефростера;
- Мощность: 2 кВт;
- Напряжение: 220 В;
- Крепёж: в комплекте есть метизы.
Чего в названии нет: форма изгиба, развёрнутая длина, диаметр оболочки, материал трубки, длина контактных стержней, вид крепления и межосевое расстояние. Эти данные нужны для изготовления.
Главное из названия: 2 кВт и 220 В. Остальное должно быть в чертеже, эскизе или образце.
Проверка мультиметром: ждём 24,2 Ом
Расчётное сопротивление в рабочем режиме - 24,2 Ом. На мультиметре целый ТЭН покажет значение, близкое к этому числу.
Проверка:
- Отключите ТЭН от сети.
- Переведите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным стержням.
- Сравните показание с 24,2 Ом.
Показание около нуля или обрыв говорит о повреждении спирали.
Не проверяйте включённый ТЭН: сначала обесточьте сеть.
В каталогах производителей сопротивление изоляции между стержнем и оболочкой - не менее 0,5 МОм.
Подключение: 220 В, ток 9,09 А
Этот ТЭН рассчитан на сеть 220 В. По готовому расчёту ток при работе - 9,09 А.
Этот ток учитывайте при выборе проводов и защитного аппарата. Рабочее сопротивление 24,2 Ом остаётся ориентиром для проверки.
Ток 9,09 А соответствует мощности 2 кВт и напряжению 220 В.
Крепление: штуцер, гайка, фланец, межосевое
Название говорит, что метизы прилагаются. Какой именно крепёж и как он ставится, видно только на чертеже или образце.
- Штуцер: укажите диаметр и резьбу.
- Гайка: укажите размер под ключ и шаг резьбы.
- Фланец: укажите диаметр и расположение отверстий.
- Межосевое: укажите расстояние между центрами отверстий.
По заказу меняем тип крепления: штуцер на фланец, гайку или под заданное межосевое.
Что прислать для изготовления
Подойдёт любой из вариантов:
- Чертёж с размерами.
- Эскиз от руки с указанием важных длин.
- Образец нагревателя.
- Фото старого ТЭН с линейкой, если образца нет.
Делаем по чертежу, эскизу или образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, где они расположены в бойлере парогенератора - отдельной ёмкости для воды с ТЭН внутри. Также они используются в накопительных водонагревателях (бойлерах), где устанавливаются в баке через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить в другую среду?
Для другой среды нужен чертёж с её названием. По заказу меняем материал оболочки и форму, делаем по чертежу, эскизу или образцу.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Укажите в чертеже среду и условия работы.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Пришлите диаметр, шаг и длину резьбы.
Как измерить развёрнутую длину?
Измеряйте вдоль оси трубки, повторяя все изгибы, от конца оболочки у одного вывода до конца оболочки у другого. Контактные стержни не учитывайте.
