Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните длину и оребрение ТЭН для обжарки кофе
- Сверьте общую длину трубки и длину оребренного участка, если рёбра есть.
- Проверьте форму нагревателя: прямая, U-образная, W-образная или иная конфигурация.
- Уточните тип и расположение крепёжных элементов: резьбовая гайка, пластина, скоба или свободный монтаж.
- Сравните способ подключения: клеммы под винт, штекерные разъёмы, длина и направление выводов.
- Сопоставьте мощность и напряжение с маркировкой старой детали. Если маркировка утеряна, замерьте сопротивление для расчёта.

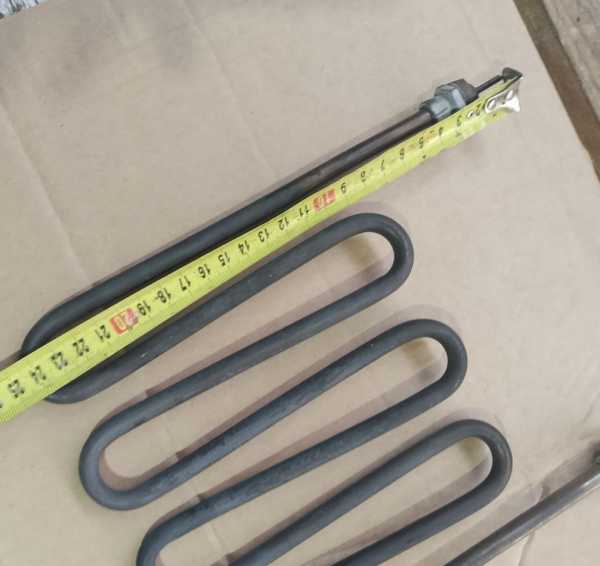

Отправьте фото старого нагревателя кофейного ТЭН с линейкой
- Фото старого нагревателя с трёх ракурсов и рядом с линейкой.
- Замеры общей длины, диаметра трубки, расстояния между осями изгибов и шага оребрения (если есть).
- Указание типа крепления: чертёж или фото места установки с размерами.
- Напряжение и мощность, если они известны, или данные с маркировки.
- Схему подключения: количество выводов, сечение контактов, необходимость герметизации.
- Описание среды контакта: воздух в камере обжарки, наличие масел, влаги, агрессивных веществ.
Изменим мощность, напряжение или длину трубки для обжарки кофе
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, конфигурацию выводов и крепления, а также материал оболочки под среду эксплуатации (например, нержавеющая сталь для влажных агрессивных сред). При заказе укажите, какой параметр требуется изменить, и приложите фото или чертёж.
Куда ставят ТЭН для обжарки кофе
Такие нагреватели ставят в оборудование для обжарки кофе. В зависимости от конструкции обжарочного аппарата ТЭН может быть установлен в камере обжарки или в системе нагрева воздуха.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите старое напряжение и желаемое новое, а также фото маркировки или замер сопротивления.
Подойдёт ли этот нагреватель для установки в кофейную машину другой модели, если крепление отличается?
Изменим крепление по вашему образцу или чертежу. Приложите фото места установки и размеры крепежа.
Можно ли увеличить длину трубки, чтобы нагреватель доставал до другого уровня в камере?
Да, сделаем другую длину. Укажите в заказе нужную длину и приложите эскиз или фото с замерами.
Сделаете ТЭН из нержавейки, если старая деталь была из чёрной стали и среда влажная?
Да, заменим материал оболочки. Напишите среду контакта и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
