Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает

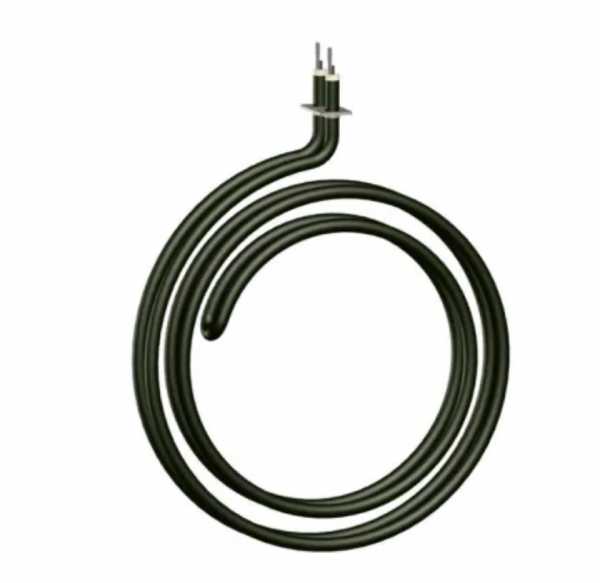

Из названия: ТЭН для тепловентиляторов (пушек), мощность 5 кВт, круглый, маркировка "ТЭН 340B10,0/5,0 Т220". Номинальное напряжение по названию - 200 В.
Для изготовления точной замены не хватает:
- Развёрнутая длина трубки (активная и полная)
- Диаметр и материал оболочки
- Длина холодных зон и контактных стержней
- Форма и радиус гибки (количество витков, шаг)
- Тип и размер крепления (штуцер, гайка, фланец, межосевое расстояние)
Главное: без образца или чертежа изготовить ТЭН с теми же параметрами невозможно.
Форма и гибка: как передать форму и радиус
Форма круглого ТЭН для тепловентилятора: обычно спираль из одного или нескольких витков. Чтобы изготовить такую же, нужно точно знать:
- Внешний диаметр кольца (или колец)
- Шаг между витками
- Радиус изгиба трубки
- Расположение выводов (с одной стороны или с двух)
У производителей радиус гибки зависит от диаметра трубки: для трубки 10 мм минимальный радиус обычно 25 - 30 мм.
- Измерьте диаметр кольца по внешней стороне.
- Сосчитайте количество витков и шаг (расстояние между центрами трубок).
- Сделайте отпечаток контура на бумаге.
Крепление: штуцер, гайка, фланец, межосевое
Способ крепления ТЭН в корпусе определяет тип присоединительного узла:
- Штуцер - резьбовая часть (например, М16, М18, М22). Уточните резьбу: метрическая или дюймовая.
- Гайка - накидная гайка с уплотнителем.
- Фланец - пластина с отверстиями. Главный размер: межосевое расстояние (расстояние между центрами отверстий).
- Межосевое - для фланца и для вилок крепления.
Если крепление нестандартное, потребуется образец или точный чертёж.
- Измерьте резьбу штуцера (диаметр и шаг) или расстояние между отверстиями фланца.
- Определите, нужна ли прокладка (паронит, силикон).
Не перепутайте межосевое расстояние с размером самого фланца - оно измеряется по центрам отверстий.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы сделать замену без маркировки, выполните шаги:
- Развёрнутая длина - выпрямите трубку (или измерьте по оси с учётом гибов). У производителей развёрнутая длина указывается в мм, допуск по ГОСТ: ±2% до 1000 мм.
- Холодные зоны - участки без нагрева на концах. Длина холодной зоны (по ГОСТ обозначается A=40 мм, B=65 мм, C=100 мм и т.д.): расстояние от конца трубки до начала спирали. Измерьте по старому ТЭН.
- Форма после гибки - сфотографируйте с линейкой, сделайте отпечаток контура. Укажите количество витков и шаг.
Главный размер: развёрнутая длина и диаметр трубки - по ним рассчитывают мощность и оснастку.
В каталогах встречаются ТЭН с развёрнутой длиной от 250 до 6300 мм и диаметром оболочки от 6,5 до 16 мм (по ГОСТ 13268-88).
Что прислать
Для заказа замены достаточно прислать:
- Фото старого ТЭН с линейкой (вид сбоку, сверху, торец)
- Размеры: общая длина, диаметр трубки, длина холодных зон, межосевое расстояние
- Если есть маркировка (даже частичная) - сфотографируйте
Главное: чем больше данных, тем точнее будет изготовлен новый ТЭН. Лучше всего прислать сам старый ТЭН.
Где применяют такие нагреватели
Такие нагреватели ставят в тепловые пушки электрические, где ТЭН расположен в цилиндрическом корпусе перед осевым вентилятором. Также этот тип нагревателей используется в аэрогрилях - кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке над чашей.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Делаем по чертежу, эскизу или образцу. По заказу меняем тип и размер резьбы, если это возможно для данной модели.
Можно ли нержавейку?
По заказу изготавливаем ТЭН с оболочкой из нержавеющей стали (например, для агрессивных сред). Уточните среду применения.
Можно ли поставить в другую среду?
ТЭН для воздуха имеет свою удельную мощность. Для работы в жидкости или масле потребуется пересчёт мощности и материала оболочки. Сообщите среду, и мы подберём подходящий вариант.
Можно ли на другое напряжение?
По заказу меняем напряжение, пересчитывая спираль. Укажите нужное напряжение (например, 220 В, 380 В).
