Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните форму и изгиб трубки с вашим бойлерным ТЭНом
- Сравните форму трубки и способ её изгиба (петля, змейка, спираль). Ваш образец должен повторять геометрию.
- Проверьте тип крепления: есть ли фланец, гайка, резьбовая втулка или хомут. Убедитесь, что количество отверстий и их расположение совпадают.
- Посчитайте количество выводов (контактов) для подключения. Обычно это два или три штыря под клеммы или гайки.

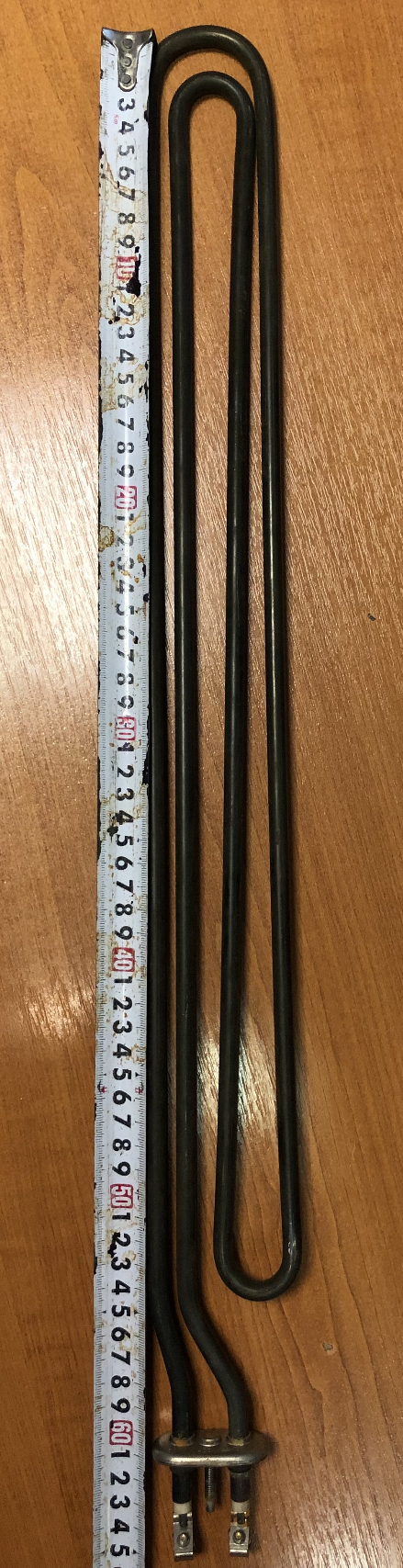

- Измерьте общую длину трубки от одного конца до другого по центру изгибов. Сверьте с образцом.
- Уточните мощность в ваттах и напряжение в вольтах, указанные на маркировке старого ТЭНа. Если маркировка стерта, замерьте сопротивление мультиметром (мы пересчитаем мощность по вашему образцу).
Пришлите фото креплений и выводов вашего бойлерного нагревателя
- Фото старого нагревателя с разных ракурсов, чтобы было видно форму, крепление, выводы.
- Фото шильдика бойлера (модель, бренд) или название оборудования, где он стоял.
- Чертеж с размерами или эскиз от руки с указанием длины, расстояния между осями крепления, диаметра трубки.
- Если есть остатки маркировки, сфотографируйте их крупно.
- Укажите, что нагреватель гладкий (без ребер), для воды, с открытым фланцем или без него.
Изменим мощность или напряжение под вашу модель электронагревателя
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, тип крепления (например, вместо резьбы ставим фланец) и материал оболочки под вашу среду (вода, масло, антифриз). Присылайте старый нагреватель и уточняйте, что хотите изменить.
Применение: Нагреватель для нагрева воды
Такие нагреватели ставят в накопительные водонагреватели, где трубчатый ТЭН монтируется в бак через боковой или нижний фланец. Также они используются в промышленных бойлерах для систем горячего водоснабжения котельных и ЖКХ, где блок ТЭН вкручивается в бак через резьбовой штуцер. В бойлерах косвенного нагрева нагреватель устанавливается в защитной гильзе через нижний фланец бака.
Вопросы
Можно заказать такой ТЭН на другое напряжение, например 220 В вместо 380 В?
Да, сделаем. Приложите к заказу фото старой детали и укажите нужное напряжение. Мы пересчитаем мощность.
Подойдет ли этот нагреватель, если мое крепление на 4 болта, а у вас на 3?
Да, изменим фланец под ваше крепление. Пришлите шаблон отверстий или размеры посадочного места.
Возможно ли увеличить длину трубки, чтобы нагреватель доставал до дна бака?
Да, изменим длину по вашему чертежу. Укажите нужный размер от фланца до конца трубки.
Нужен ли такой же материал для агрессивной среды, например для рассола?
Да, сделаем из коррозионностойкого сплава. Пришлите фото старого нагревателя и напишите тип среды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
