Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 710 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 400 Вт; можно меньше или больше, примерно от 240 Вт до 560 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

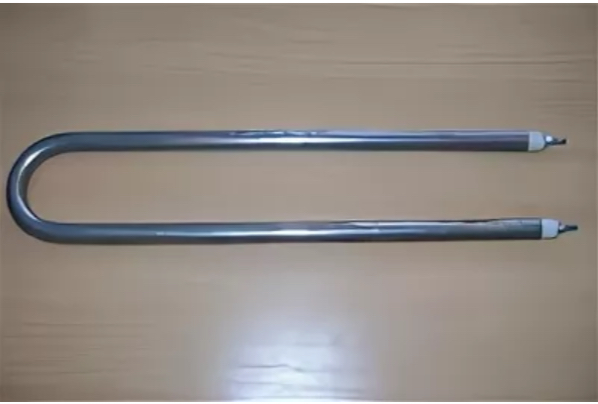

Маркировка ТЭН-71А: длина, нагрузка и среда
- «71» в принятом формате обозначает развёрнутую длину 710 мм, «А» кодирует длину контактного стержня в заделке.
- «10/0,4» указывает диаметр оболочки 10 мм и мощность 0,4 кВт; «220» означает напряжение 220 В.
- «S» задаёт среду: спокойный воздух и газы до 450 °C. Е3 указано как дополнительное обозначение исполнения, без расшифровки по ТУ его значение не уточняем.
- Активная длина по готовому расчёту: 630 мм. Удельная нагрузка по расчёту составляет 2,02 Вт/см² на площади 198 см².
Проверка мультиметром: ожидаем 121 Ом
- Отключите ТЭН от сети и отсоедините его выводы от схемы.
- Поставьте мультиметр в режим измерения сопротивления и коснитесь щупами двух контактных выводов.
- Для этого изделия расчётное сопротивление в рабочем режиме: 121 Ом.
Проверка между выводом и оболочкой мультиметром не заменяет проверку сопротивления изоляции мегаомметром.
Нагрузка для воздуха S: предел не превышен
По ГОСТ для спокойного воздуха и газов до 450 °C код S соответствует пределу 2,2 Вт/см². Расчётная нагрузка ТЭН составляет 2,02 Вт/см², поэтому она ниже предела: запас есть.
Код S и оболочка: для другой среды нужен другой подбор
Коду S соответствует спокойный воздух или газ до 450 °C. Для этой среды в таблице ГОСТ рекомендована оболочка из углеродистой стали. Фактический материал конкретного изделия следует сверять с ТУ или паспортом.
Для жидкости, масла, движущегося воздуха или иной температуры выбирают ТЭН с подходящими кодом среды, допустимой удельной нагрузкой и материалом оболочки. Применять исполнение S в другой среде без проверки соответствия не следует.
Что прислать для подбора
- Укажите нагреваемую среду и условия работы: температуру, неподвижный или движущийся воздух.
- Сообщите требуемые мощность и напряжение, а также параметры монтажа.
- Приложите чертёж, эскиз или фото образца. Делаем по чертежу, эскизу, образцу; по заказу меняем согласованные параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и стиральных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец, а в стиральной машине закрепляется снизу бака через резиновую манжету.
Вопросы
Что если удельная нагрузка выше предела для среды?
Такое сочетание не соответствует пределу ГОСТ для указанной среды. Нужен подбор ТЭН с подходящей нагрузкой и исполнением.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение после согласования с требуемой мощностью и условиями подключения.
Можно ли сделать с другой резьбой штуцера?
Резьба штуцера в этой маркировке не указана. Делаем по чертежу, эскизу, образцу.
Можно ли сделать оболочку из нержавейки?
По заказу меняем материал оболочки, если он подходит для среды и нагрузки. Укажите условия работы при запросе.
