Характеристики
| Тип | ТЭН для тепловой завесы |
|---|---|
| Модель | BHC-M20T24-PS |
| Конструкция | оребрённый |
| Назначение | замена в тепловых пушках и завесах по маркировке |
Где применяется и в каком оборудовании

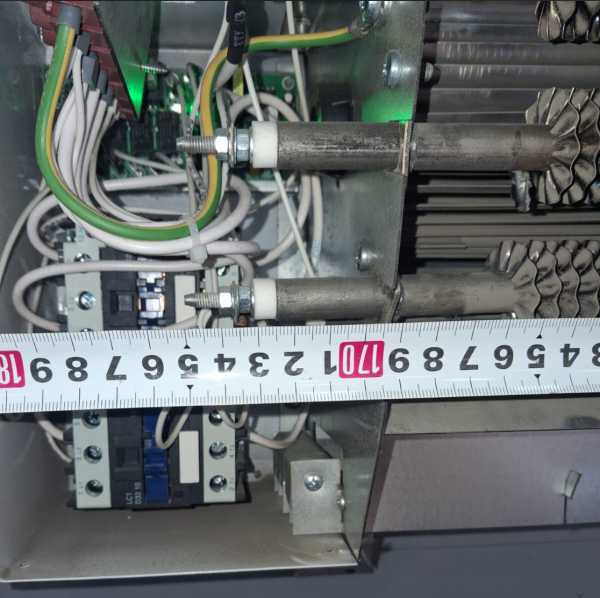

Тэн для тепловой завесы BHC-M20T24-PS используется в тепловых завесах, тепловых пушках и канальных воздухонагревателях. В тепловых завесах воздух затягивается вентилятором через решётку, проходит через ряд оребрённых нагревателей и выходит через сопло завесы.
Также применяется в электрокалориферах и круглоканальных нагревателях типа DRE. В этих устройствах обязателен обдув вентилятором со скоростью не менее 2 м/с для оребрённых ТЭН. Производительность оборудования может достигать тысяч м³/ч.
- Тепловые завесы (Zilon, Kalashnikov, Shivaki, Resanta)
- Тепловые пушки общего назначения
- Канальные нагреватели МАКСАЭРО ЭНК
- Круглоканальные воздухонагреватели DRE
Как подобрать замену
Замена ТЭН в тепловой пушке или завесе производится по маркировке старого нагревателя. Основные параметры: развёрнутая длина, форма (прямой или U-образный), расстояние между выводами, мощность и напряжение.
Важно учитывать наличие обдува вентилятором. При недостаточном обдуве возникает перегрев, что является основной причиной выгорания ТЭН. Минимальная скорость воздуха для оребрённых ТЭН: 2 м/с.
У тепловых завес Zilon и аналогов двухступенчатая тепловая защита: биметаллическая отсечка на 80°C (автоматический ресет) и аварийная на 130°C (ручной ресет). После срабатывания защиты необходимо устранить причину перегрева и нажать кнопку ресета.
Конструкция и материалы
Оребрённые ТЭН (ТЭНР) имеют увеличенную площадь поверхности за счёт оребрения, что позволяет снизить температуру оболочки при той же мощности. Оребрение увеличивает площадь в 10-16 раз. В тепловых завесах устанавливается ряд секций ТЭН.
По заказу изготавливаем ТЭН с оребрением из углеродистой или нержавеющей стали, прямой или U-образной формы. Крепление может быть штуцером с гайкой или на фланце.
Материал оболочки выбирается в зависимости от температуры: до 450°C - углеродистая сталь, выше - жаростойкая нержавеющая сталь.
Условия эксплуатации и защита
Тепловые завесы и пушки с оребрёнными ТЭН эксплуатируются в диапазоне температур окружающего воздуха от -30°C до +60°C при относительной влажности не более 80%. Запрещено применение во взрывоопасных помещениях и средах с биологически активной или коррозионной атмосферой.
Устройства оснащены двухступенчатой тепловой защитой: биметаллическая отсечка 80°C с автоматическим ресетом и аварийная 130°C с ручным ресетом. После срабатывания аварийной защиты необходимо отключить питание, дать ТЭН остыть, устранить причину перегрева и нажать кнопку ресета.
В современных моделях предусмотрена задержка отключения вентилятора на 3 минуты для снятия остаточного тепла. Частые срабатывания аварийной защиты: признак нештатного режима.
Причины выгорания ТЭН и профилактика
Основная причина выгорания тэн для калорифера: перегрев из-за недостаточного обдува (отказ вентилятора, перекрытый забор воздуха) и накопление пыли на поверхности, снижающее теплоотдачу.
Регулярно проверяйте работу вентилятора и очищайте оребрение от пыли. При срабатывании аварийной защиты не включайте нагрев до устранения причины. Проверяйте состояние каждой секции ТЭН.
Убедитесь, что скорость воздуха не ниже минимальной (2 м/с для оребрённых ТЭН). При замене ТЭН используйте элементы с теми же параметрами.
Что прислать для расчёта
Для изготовления ТЭН по вашим размерам необходимы следующие данные: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение.
Также укажите тип крепления: штуцер, резьба или фланец, материал оребрения (углеродистая или нержавеющая сталь). Важно сообщить, есть ли обдув вентилятором и температура воздуха. Для установки в воздуховод укажите диаметр канала.
Если есть старый ТЭН, пришлите его фото с маркировкой или укажите модель оборудования. Это ускорит подбор.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН подходит для тепловых завес и пушек, где используется модель BHC-M20T24-PS. Для других моделей необходима сверка параметров по маркировке старого нагревателя.
Нужен ли обдув вентилятором для работы ТЭН?
Да, для оребрённых ТЭН обязателен обдув со скоростью не менее 2 м/с. Без обдува возникает перегрев, что приводит к выходу ТЭН из строя.
Можно ли заказать ТЭН другой длины или с другим креплением?
Да, мы изготавливаем ТЭН по вашим размерам: длина, форма, мощность, напряжение и тип крепления: по чертежу или образцу.
Как проверить старый ТЭН перед заменой?
Визуально оцените целостность оболочки и оребрения. Измерьте сопротивление мультиметром: бесконечность указывает на обрыв. Сравните маркировку с требуемыми параметрами.
Что нужно прислать для расчёта нового ТЭН?
Необходимы развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, тип крепления и материал оребрения. Желательно фото старого ТЭН с маркировкой.
Как заменить ТЭН в тепловой пушке или завесе по маркировке?
Отключите питание, снимите старый ТЭН, сверьте маркировку с параметрами нового. Установите новый ТЭН, убедитесь в правильности крепления и подключения. Включите питание и проверьте работу.
