Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрывает название ТЭН 200Д: мощность известна, размеров нет

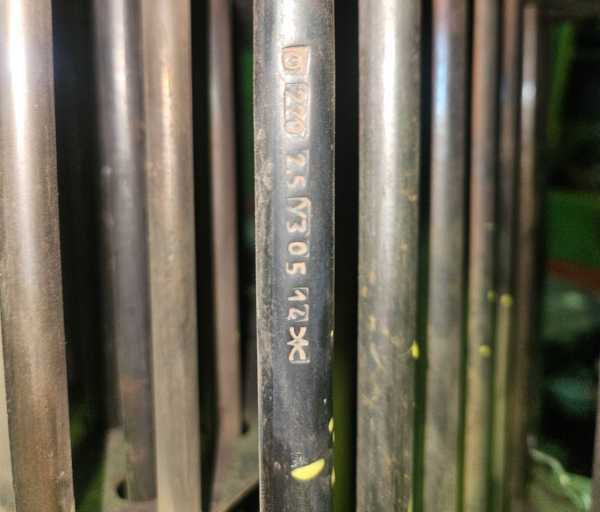

Название «ТЭН 200Д 2,5кВТ 220В» сообщает тип нагревателя: трубчатый электронагреватель для нагрева воздуха. Также из названия видны мощность 2,5 кВт и напряжение 220 В. Модель 200Д у разных производителей может обозначать длину, диаметр или серию, поэтому только по названию изготовить точную замену нельзя.
Что известно:
- Тип: ТЭН для нагрева воздуха.
- Мощность: 2,5 кВт.
- Напряжение: 220 В.
- Модель: 200Д (расшифровка отсутствует).
Чего не хватает для изготовления:
- Диаметр оболочки.
- Развёрнутая длина.
- Длина холодных зон и контактных стержней.
- Форма и радиусы изгибов.
- Тип крепления: резьба, штуцер, фланец.
- Материал оболочки и наличие оребрения.
Для изготовления нужен образец, эскиз или чертёж. Без геометрии сможем повторить только электрические параметры.
Снимаем размеры со старого ТЭН: длина, холодные зоны, форма
- Отключите питание и аккуратно демонтируйте старый ТЭН.
- Штангенциркулем измерьте диаметр трубки в нескольких местах.
- Определите холодные зоны. Это участки на концах, которые не нагреваются. Измерьте расстояние от края трубки до начала активной части.
- Замерьте развёрнутую длину. Возьмите гибкую проволоку, повторите ею форму старого ТЭН по наружной стороне, затем выпрямите проволоку и измерьте её длину.
- Зарисуйте форму после гибки: габаритные размеры, расстояния между ветвями, положение крепёжных элементов и контактных стержней.
Развёрнутая длина нужна для расчёта сопротивления, холодные зоны показывают границы нагрева.
Не разгибайте старый ТЭН для измерения длины. Используйте проволоку-копир, так образец останется целым для дальнейших замеров.
Передаём форму и радиус: чертёж, эскиз или фото
Нарисуйте эскиз от руки или сделайте схему с размерами. Укажите радиусы изгибов, расстояния между осями, общую длину и направление изгибов. Если изгибы расположены в разных плоскостях, добавьте вид сбоку.
Если чертежа нет, пришлите фотографии старого ТЭН с линейкой: спереди, сбоку и с торца. В каталогах у производителей встречаются разные формы, например П-образные, W-образные или спиральные. По фото и эскизу мы определим форму, но радиус изгиба лучше указать в миллиметрах.
Точный эскиз с размерами и радиусами важнее словесного описания формы.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на 220 В: ток 11,36 А и сопротивление 19,4 Ом
Этот ТЭН рассчитан на питание от сети 220 В. При мощности 2,5 кВт рабочий ток по расчёту составляет 11,36 А, а сопротивление в рабочем режиме равно 19,4 Ом. Подключать нужно к сети 220 В с использованием провода и защитного аппарата, подходящих по току.
- Для проверки исправности можно измерить сопротивление: исправный ТЭН должен показывать близко к 19,4 Ом.
- Ток 11,36 А нужно учитывать при выборе провода и автоматического выключателя.
Если напряжение другое, мощность изменится без пересчёта. По заказу меняем сопротивление и мощность под нужное напряжение.
Что прислать, чтобы сделать замену
- Фото старого ТЭН с линейкой: с нескольких сторон и торец.
- Эскиз с размерами: габариты, расстояние между осями, радиусы изгибов, диаметр трубки, длина контактных стержней.
- Длину холодных зон и развёрнутую длину, если удалось измерить.
- Данные о креплении: резьба, штуцер, фланец, их размеры.
- Надпись с маркировки, даже частичную.
- Условия работы: температура воздуха, движущийся или спокойный поток, наличие агрессивной среды. У производителей для движущегося воздуха применяют оребрённые ТЭН, для спокойного воздуха без оребрения.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах и аэрогрилях. В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху и снизу. В мини-печи открытые ТЭН находятся сверху и снизу камеры и включаются раздельно. В аэрогриле нагреватель выполнен в виде кольцевого элемента вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы. Пришлите параметры резьбы: диаметр, шаг и длину.
Можно ли на другое напряжение?
Да, делаем по чертежу и расчёту. Для сохранения мощности потребуется пересчитать сопротивление и ток.
Можно ли нержавейку?
Да, по заказу изготавливаем из нержавеющей стали. Для воздуха у производителей это допустимо.
Как измерить развёрнутую длину?
Приложите гибкую проволоку вдоль старого ТЭН, повторяя его форму, затем выпрямите её и измерьте рулеткой.
