Характеристики
| Изделие | ТЭН для воздушной тепловой завесы |
|---|---|
| Модель оборудования | BALLU BHC-H22T18-DE |
Применение

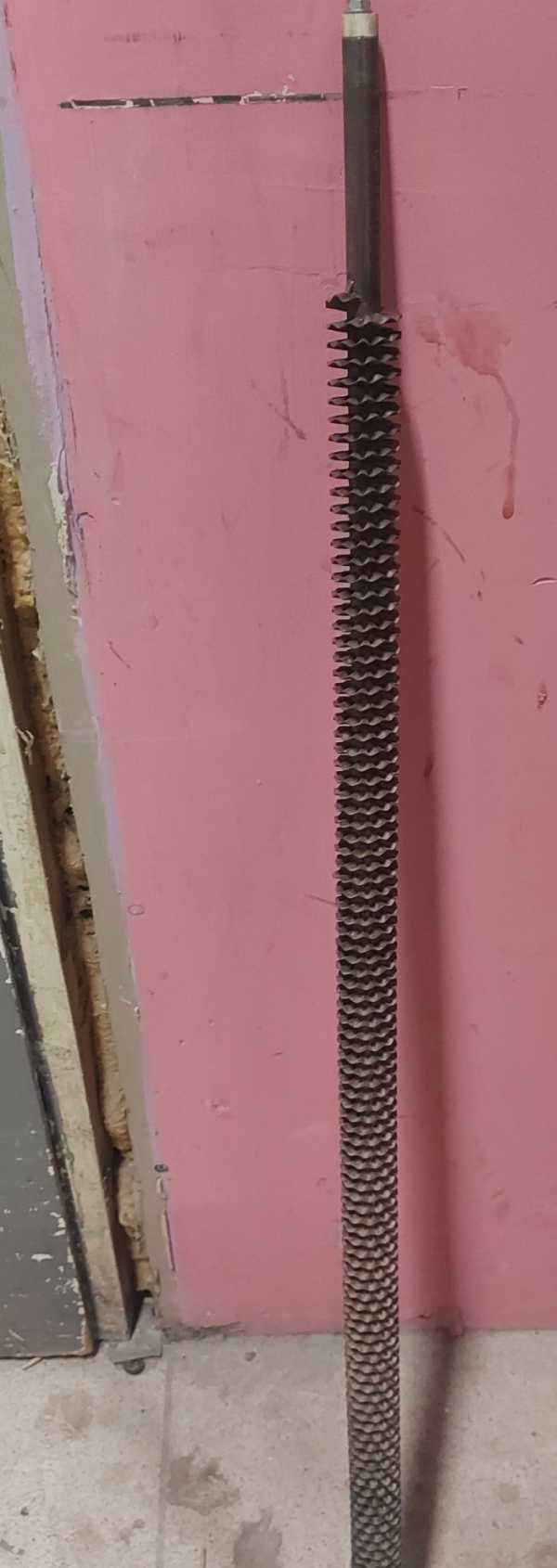

Тэн оребренный предназначен для установки в тепловую завесу BALLU BHC-H22T18-DE. В таких завесах воздух затягивается вентилятором через перфорированную решётку, проходит через ряд оребрённых нагревателей и выходит через регулируемое сопло завесы. Оребрённый ТЭН обеспечивает передачу тепла воздушному потоку.
Этот нагреватель также может применяться в других воздухонагревателях с аналогичными посадочными размерами и требованиями по обдуву. Используется в системах тепловентиляции и приточной вентиляции.
Почему перегорает ТЭН в завесе
Основные причины выхода из строя: неисправность вентилятора, запылённость оребрения и перегрев. При отключённом вентиляторе или снижении его производительности минимальная скорость воздуха падает, теплоотвод ухудшается - температура оболочки превышает допустимую.
Пыль на оребрении действует как теплоизолятор, дополнительно повышая температуру. В штатных завесах предусмотрена тепловая защита: биметаллическая отсечка с автосбросом при 80°C и аварийная с ручным ресетом при 130°C. Если защита не сработала или настроена неправильно, ТЭН перегорает.
- Проверьте работу вентилятора перед включением нагрева.
- Очищайте оребрение от пыли при каждом обслуживании.
- Не подавайте питание на ТЭН без обдува - это прямой путь к перегреву.
Как подобрать замену
Для замены необходима полная идентичность геометрии и электрических параметров. Измерьте развёрнутую длину, форму (прямой или U-образный), расстояние между выводами. Уточните мощность и напряжение - они должны соответствовать заводским данным.
По заказу делаем оребрённые ТЭН по размерам заказчика: любую длину, форму, крепление штуцером или фланцем. Материал оребрения - углеродистая или нержавеющая сталь. Если у вас тэн для калорифера другой модели - принцип подбора тот же: нужен чертёж или образец.
Тепловая защита и условия работы
В паспортах ТЭНР указываются параметры климатического исполнения УХЛ4 по ГОСТ 15150-69. Для воздушных нагревателей обязательна двухступенчатая защита: термоконтакт на 80°C (автосброс) и аварийная отсечка на 130°C (ручной ресет).
Тепловые завесы работают в периодическом и непрерывном режиме. При работе в тепловентиляторе или канальном нагревателе запрещено включать нагрев без обдува. Минимальный расход воздуха зависит от диаметра канала - например, для круглых каналов МАКСАЭРО ЭНК не менее 50 м³/ч при D100.
Что прислать для заказа
Для точного изготовления требуется: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами; мощность и напряжение; тип крепления (штуцер, резьба, фланец); материал оребрения; наличие обдува вентилятором и температура воздуха; модель оборудования или фото старого ТЭН с маркировкой.
Если старый нагреватель исправен, измерьте сопротивление холодным (по нему можно оценить мощность) и проверьте изоляцию между контактом и оболочкой. Для расчёта нового ТЭНР используйте эти данные.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моей тепловой завесе BALLU BHC-H22T18-DE?
Параметры подбираются по маркировке штатного ТЭН или паспорту завесы BALLU BHC-H22T18-DE. Пришлите фото маркировки старого нагревателя или модель оборудования - сверим размеры, мощность и напряжение перед изготовлением.
Нужен ли обязательный обдув вентилятором?
Обязателен. Подача питания на ТЭН без работающего вентилятора приводит к перегреву и выходу из строя. В штатной схеме должна быть блокировка включения при отключённом вентиляторе.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН с любыми размерами, формой и типом крепления - штуцер, резьба, фланец. Пришлите чертёж или образец.
Как проверить старый ТЭН на исправность?
Мультиметром: в режиме сопротивления проверьте целостность спирали (бесконечность - обрыв). Затем проверьте сопротивление между контактом и корпусом - оно должно быть очень высоким (низкое значит пробой изоляции на корпус).
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува, модель или фото с маркировкой.
Почему перегорает ТЭН в тепловой завесе?
Основные причины: остановка вентилятора (нет обдува), сильная запылённость оребрения (ухудшает теплоотвод) и перегрев. Встроенная тепловая защита может не сработать при медленном нагреве или механическом износе.
