Что следует из маркировки
Нагрузка выше предела ГОСТ для этой среды: перед изготовлением уточним среду и режим.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1460 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,3 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

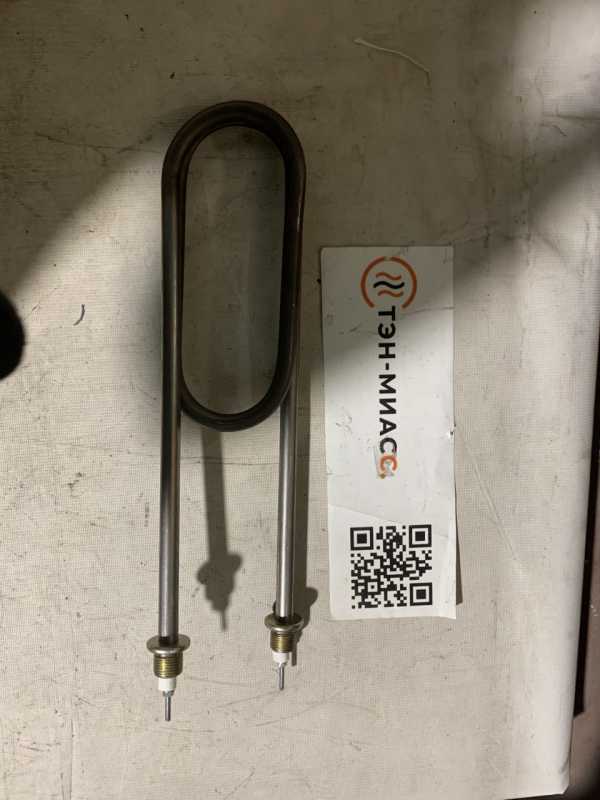

ТЭН-146А13: активная длина и код S в маркировке
- 146 обозначает развёрнутую длину 1460 мм. Код A указывает длину контактного стержня в заделке 40 мм, 13 обозначает диаметр оболочки.
- По готовому расчёту активная длина составляет 1380 мм.
- 2,3S220: мощность 2,3 кВт, код среды S, напряжение 220 В.
- Хвост маркировки 0302.090.G1/2 без расшифровочной таблицы однозначно интерпретировать нельзя.
Код S в типовой маркировке указывает на спокойный воздух или газы до 450 °C. Удельная нагрузка по расчёту составляет 4,08 Вт/см² на площади 564 см².
Мультиметр для ТЭН-146А13: ожидаем 21 Ом
Проверяйте отключённый от сети ТЭН:
- Переведите мультиметр в режим измерения сопротивления.
- Подключите щупы к контактным стержням. Ожидаемое сопротивление в рабочем режиме по расчёту: 21 Ом.
- Для проверки утечки на оболочку измерьте сопротивление между стержнем и оболочкой. Обычный мультиметр не заменяет проверку изоляции мегаомметром.
Тот же ТЭН длиной 1380 мм: что меняют по заказу
Делаем по чертежу, эскизу, образцу. По заказу меняем мощность, напряжение, форму гиба и материал оболочки, если исполнение подходит для заданной среды и нагрузки. При сохранении длины новые параметры всё равно нужно согласовать между собой.
Код S и оболочка ТЭН-146А13: сверяем нагрузку со средой
Для кода S в таблице типа указаны спокойный воздух и газы до 450 °C, рекомендуемый материал оболочки: углеродистая сталь. В другой среде нужны подходящие ей код и материал, а также проверка допустимой удельной нагрузки.
Для кода S в типовой таблице указан предел 2,2 Вт/см². Расчётные 4,08 Вт/см² выше этого значения: соответствие исполнения условиям работы нужно уточнить до применения.
Что прислать для ТЭН-146А13/2,3S220
Чтобы подобрать исполнение, направьте:
- Маркировку и чертёж, эскиз или образец;
- Описание среды и рабочую температуру;
- Требуемые напряжение и мощность;
- Форму гиба и данные по подключению из вашего чертежа.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлерах нагреватель монтируется в баке через боковой или нижний фланец. В стиральных машинах он закреплён снизу бака через резиновую манжету.
Вопросы
Что если нагрузка выше предела?
Работа выше предела для выбранной среды может привести к перегреву и выходу ТЭНа из строя. Для кода S расчётная нагрузка выше значения из типовой таблицы, поэтому исполнение нужно проверить до подключения.
Можно ли другую форму гиба?
Да, форму гиба можно рассмотреть по заказу. Для согласования пришлите чертёж, эскиз или образец.
Можно ли на другое напряжение?
Другое напряжение можно рассмотреть по заказу с проверкой мощности и условий подключения. В ГОСТ приведены номиналы 12, 24, 36, 42, 48, 60, 127, 220 и 380 В.
Какая длина контактного стержня бывает?
В маркировках по ГОСТ буквам A-H соответствуют длины стержня в заделке от 40 до 630 мм: A 40, B 65, C 100, D 125, E 160, F 250, G 400, H 630 мм. В маркировке этого ТЭНа указан код A.
