Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

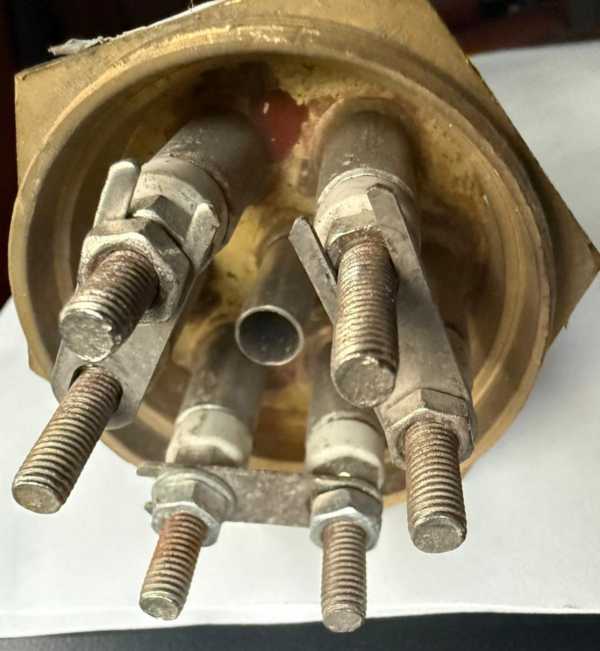

Что скрыто в названии «ТЭН U-образный водяной 15kW/380V; DN50»
В названии указаны главные параметры: мощность 15 кВт, напряжение 380 В, форма U-образная, среда вода, присоединительный размер DN50. Этого достаточно, чтобы понять тип нагревателя. Но чтобы изготовить точно такой же, нужны размеры.
Чего не хватает для изготовления:
- Диаметр оболочки и её материал
- Развёрнутая длина и межосевое расстояние гиба
- Длина контактных стержней
- Радиус гиба
- Тип крепления: резьба или фланец
В названии есть только мощность, напряжение, форма, среда и DN50. Остальные размеры снимаем со старого нагревателя.
Проверка мультиметром: ждите около 9,6 Ом
Сопротивление рабочего элемента для 15 кВт и 380 В по расчёту равно 9,6 Ом. Рабочий ток при этом около 39,47 А. При проверке мультиметром между контактными стержнями вы должны увидеть близкое значение. Холодное сопротивление может немного отличаться от горячего, но не на порядок.
Как проверить:
- Отключите ТЭН от сети.
- Очистите контакты от налёта.
- Поставьте мультиметр в режим омметра.
- Приложите щупы к двум стержням.
- Сравните показание с 9,6 Ом.
Показание 0 или бесконечность говорит о коротком замыкании или обрыве спирали.
Для проверки изоляции используйте мегаомметр, а не мультиметр: норма не менее 0,5 МОм.
Форма и гибка: снимаем размеры со старого ТЭН
U-образный нагреватель состоит из двух прямых участков и одной дуги. Чтобы повторить форму, нужно передать радиус гиба и расстояние между осями прямых участков. Сгибают трубку до запрессовки спирали, поэтому гибка на заводе выполняется по чертежу.
Как описать форму:
- Длина прямого участка от конца трубы до начала гиба
- Радиус гиба
- Межосевое расстояние
- Общая развёрнутая длина
Для этого товара в названии нет радиуса и длин. Их можно снять со старого нагревателя или взять из чертежа.
Вода: не воздух и не масло (материал оболочки)
У производителей для воды применяют медь, латунь, нержавеющую сталь. Для воздуха в каталогах часто встречается оребрённый ТЭН, для масла - сталь. Коды среды в каталогах: X, J, P для воды, S/T для воздуха, Z для масла. Наш товар водяной, значит материал оболочки должен быть рассчитан на воду.
По заказу меняем материал оболочки в зависимости от состава воды и температуры.
Что прислать, чтобы мы повторили образец
Если старый ТЭН ещё не выброшен, пришлите его целиком или сделайте замеры. Чем точнее цифры, тем меньше расхождений.
Что прислать:
- Сам ТЭН (образец)
- Эскиз с размерами или чертёж
- Фото с линейкой
- Маркировку, если она сохранилась
- Данные о среде: вода, раствор, температура
Делаем по чертежу, эскизу, образцу. По старому образцу без маркировки тоже можно изготовить, если есть размеры.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса, непосредственно на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину?
Развернуть готовый ТЭН нельзя, поэтому нужно измерить длину каждого прямого участка и прибавить длину дуги гиба. Дуга считается как половина длины окружности с диаметром, равным межосевому расстоянию.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки. Для воды нержавеющая сталь подходит как прочный вариант.
Можно ли на другое напряжение?
Этот ТЭН рассчитан на 380 В. По заказу можем сделать с другим напряжением, тогда сопротивление и мощность пересчитаются.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Если маркировки нет, подойдут точные замеры и фото.
