Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что мы знаем из названия, а что придётся снять со старого

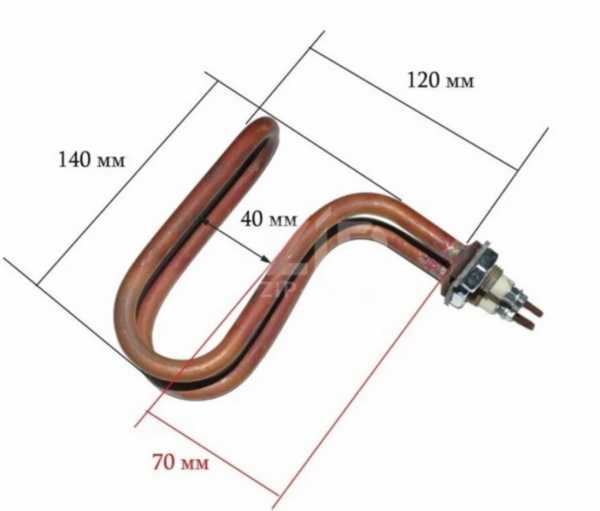

В названии «ТЭН для дистиллятора Дэ-10 (2,5 кВт) ДА2.983.690» чётко указана мощность 2,5 кВт и модель аппарата. Этого достаточно для привязки к конкретному дистиллятору, но для изготовления нового ТЭНа нужны ещё четыре параметра: диаметр оболочки, развёрнутая длина, длина холодных зон и форма гибки. Без них повторить геометрию не получится.
Главное, что нужно заказчику: снять со старого ТЭНа размеры - развёрнутую длину, холодные зоны и конфигурацию изгибов.
Крепление: штуцер, гайка, фланец, межосевое
Этот ТЭН предназначен для дистиллятора, поэтому тип крепления может быть любым - штуцер с гайкой, фланец или просто отверстия под хомут. В названии и расчётах тип крепления не указан, значит, его нужно определить по старому образцу. Уточните у мастера: если используется штуцер - какой диаметр резьбы и её шаг; если фланец - межосевое расстояние между отверстиями.
Не пытайтесь угадать крепление по фото: резьба может быть метрической, дюймовой или специальной. Снимите размеры штангенциркулем.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина. Выпрямите старый ТЭН (осторожно, без повреждения трубки) и измерьте рулеткой полную длину трубки от одного конца до другого. Это главный размер - по нему рассчитывают мощность и сопротивление спирали.
- Холодные зоны. У каждого ТЭНа есть негреющие участки на концах - от края трубки до начала спирали. Измерьте длину этих участков с обеих сторон. По ГОСТу у производителей длина холодной зоны кодируется буквой: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм. Если маркировка стёрта - замерьте рулеткой.
- Форма после гибки. Зарисуйте или сфотографируйте старый ТЭН в собранном виде, положив рядом линейку. Укажите все изгибы, радиусы и расстояния между осями. Делаем по чертежу, эскизу, образцу - чем точнее эскиз, тем меньше правок.
Развёрнутая длина - база для расчёта спирали. Ошибка в 5 мм даст отклонение мощности до 2%.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Дистиллятор работает с водой, значит, среда - вода. По ГОСТ 13268-88 для воды у производителей применяют:
- Медь или латунь (код X, удельная мощность до 9,0 Вт/см²),
- Нержавеющую жаростойкую сталь (код J, до 15,0 Вт/см²),
- Углеродистую сталь (код P, до 15,0 Вт/см²).
По заказу меняем материал оболочки. Если старый ТЭН был медным, но вы хотите нержавейку - сообщите об этом при заказе. Учтите: для воды нельзя использовать алюминиевые сплавы (код Q) - они разрушаются.
2,5 кВт при напряжении 220 В - сопротивление спирали примерно 19,36 Ом (расчёт по закону Ома). Это значение закладывается в спираль после замера развёрнутой длины.
Что прислать для заказа
Чтобы мы изготовили ТЭН точно по вашему образцу, пришлите:
- Чёткие фото старого ТЭНа с линейкой (вид спереди, сбоку, на крепление),
- Эскиз с размерами: развёрнутая длина, холодные зоны, диаметр трубки, форма гибки, тип и размер крепления,
- Маркировку, если сохранилась (даже частично - букву холодной зоны или код среды),
- Уточните среду (вода, масло, воздух) и желаемый материал оболочки.
Делаем по чертежу, эскизу, образцу. Если маркировка стёрта - не беда, главное геометрия.
Где применяют такие нагреватели
Такие нагреватели ставят в судовые опреснители (дистилляторы питьевой воды) - в камере нагрева дистиллятора, где исходная вода доводится до испарения. Также они используются в накопительных водонагревателях (бойлерах) - в баке через боковой или нижний фланец либо через резьбовую втулку.
Вопросы
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на любую - метрическую, дюймовую или специальную. Укажите нужный диаметр и шаг.
Как измерить развёрнутую длину, если ТЭН изогнут?
Выпрямите трубку плоскогубцами, не повредив оболочку, и затем измерьте рулеткой от одного конца до другого. Либо, если не хотите гнуть, измерьте длину по внешнему контуру гибки и добавьте длину прямых участков.
Можно ли заказать из нержавейки?
Да, нержавеющая жаростойкая сталь (08Х18Н10Т) подходит для воды. Просто укажите это при заказе.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу - достаточно прислать фото, эскиз и замеры. Маркировка не обязательна, если геометрия точно снята.
