Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Геометрию ТЭНа для спокойного воздуха сверяйте с образцом
- Сверьте форму изгиба и общую геометрию: повторяет ли этот ТЭН контур вашего образца.
- Сравните тип крепления: есть ли на старом нагревателе резьба, фланец, гайка или иной фиксатор, и совпадает ли он с этим вариантом.
- Проверьте расположение и вид выводов (штыри, клеммы, их количество и взаимное положение).
- Уточните длину трубки и расстояние между осями крепёжных элементов.
- Сопоставьте мощность, указанную на корпусе старого ТЭНа, с заявленной в этом товаре, а также напряжение (220 В, 380 В и т.д.).
Фото старого нагревателя для воздуха с разных ракурсов
- Фото старого нагревателя с нескольких ракурсов (вид спереди, сбоку, крепление, выводы).
- Чёткий снимок маркировки или шильдика, если он сохранился (даже частично).
- Замер длины трубки, расстояния между креплениями, диаметра трубки.
- Для резьбового крепления - диаметр резьбы и шаг (или фото рядом с линейкой).
- Если нагреватель устанавливается в корпус или канал - фото посадочного места и габариты проёма.
- Чертеж или эскиз с размерами, если деталь демонтирована и можно нанести замеры.
Изготовим трубчатый ТЭН под вашу мощность, напряжение и длину
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, форму изгиба, тип и расположение выводов, материал оболочки под конкретную среду (например, для агрессивных газов или высокой температуры). Также можем изменить крепление, если оно не подходит к вашему оборудованию.

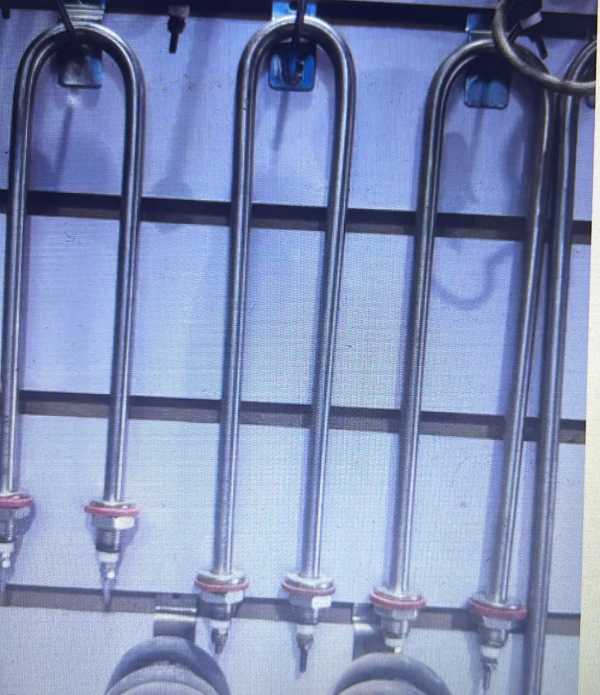

ТЭН для нагрева спокойного воздуха: в каком оборудовании
Такие нагреватели ставят в электронагреватели горячей регенерации адсорбционных осушителей сжатого воздуха и газа. Элемент монтируют в линии продувочного газа перед входом в регенерируемый адсорбер или встраивают в корпус адсорбера. В бытовой технике нагреватели этого типа устанавливают в духовых шкафах, аэрогрилях и мини-печах.
Вопросы
Можно ли изменить напряжение, если у меня другое, чем указано в карточке?
Да, сделаем под ваше напряжение. Пришлите фото старого ТЭНа и укажите нужное напряжение в заказе или комментарии.
Подходит ли этот ТЭН для среды, отличной от спокойного воздуха, например для влажного газа?
По заказу изменим материал оболочки. Приложите описание среды и фото образца.
Если у меня другое крепление, чем здесь, вы сможете повторить его?
Да, сделаем крепление по вашему образцу. Для этого пришлите фото и замеры узла крепления.
Можно ли сделать другую длину трубки, если мой старый ТЭН короче или длиннее?
Да, изменим длину под вашу задачу. Приложите чертеж или замеры с фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
