Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |

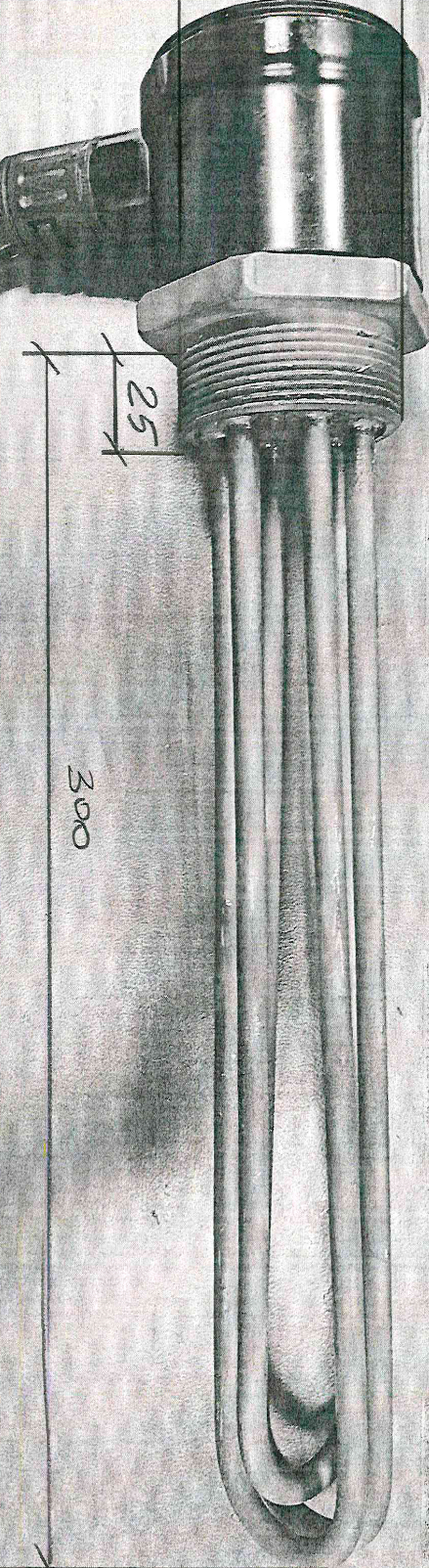

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверьте по старому образцу: что должно совпадать
- Форма и расположение труб: сравните количество, диаметр, изгибы и расстояние между трубками.
- Крепление: уточните тип (фланец, шпильки, стойки) и взаимное расположение отверстий.
- Выводы контактов: их количество, длина и ориентация относительно корпуса.
- Длина труб: от крепления до дальнего конца.
- Мощность и напряжение: указаны в маркировке на старой детали.
Что прислать для изготовления точной копии
- Старый блок ТЭН целиком или фото с линейкой вдоль трубок и крепления.
- Чертеж или эскиз от руки с размерами, которые можно проверить по образцу.
- Фото места установки и шильдика оборудования (модель, производитель, год выпуска).
- Уточнить, есть ли на ТЭНах защитная оболочка, покрытие или дополнительные датчики.
- Указать способ подключения: клеммная коробка, контакты под винт, длина выводного кабеля.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубок, шаг между ними, тип и размер крепления, материал оболочки. Пришлите старую деталь или её фото с размерами, мы подберём или доработаем конструкцию под ваше оборудование.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы в качестве догрева или ТЭН-вставки, а также в промышленные электрокотлы отопления. Кроме того, нагреватель используется в ваннах длительной пастеризации молока, где он установлен в водяной рубашке для нагрева воды, передающей тепло продукту.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Деталь подходит под другое напряжение, 380 В вместо 220 В?
Да, сделаем. Пришлите старый блок или его маркировку, укажите нужное напряжение и мощность.
Можно изменить крепление с фланца на шпильки?
Да, сделаем. Приложите фото места установки и размеры нового крепления.
Подходит для работы в масле, а не в воде?
Да, сделаем. Укажите среду и присоединяемую температуру, мы подберём материал оболочки.
Нужна другая длина трубок, чтобы блок встал в другой корпус?
Да, сделаем. Сообщите требуемую длину от крепления до конца трубки и пришлите эскиз.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
