Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка формы трубчатого ТЭН для пресс-формы по образцу
- Сравните общую форму и конфигурацию: прямая трубка, изгиб, П-образная или иная геометрия. Ваша деталь должна повторять очертания образца.
- Проверьте тип и расположение крепления: приварная пластина, фланец, резьбовая гайка или свободные концы. Убедитесь, что отверстия или резьба совпадают.
- Оцените длину трубки (по огибающей, если есть изгиб) и расстояние между осями выводов. Эти размеры определяют установку в пресс-форму.
- Сверьте мощность и напряжение, если они указаны на старой детали или в документации. Даже при совпадении габаритов эти параметры должны быть одинаковы.
- Посмотрите на материал трубки и наличие защитного покрытия, если оно заметно визуально. Для работы в контакте с пресс-формой это важно.
Что прислать для заказа нагревателя пресс-формы с нужными изгибами
- Фото старого нагревателя с двух-трёх ракурсов, чтобы была видна форма, изгибы и места крепления.

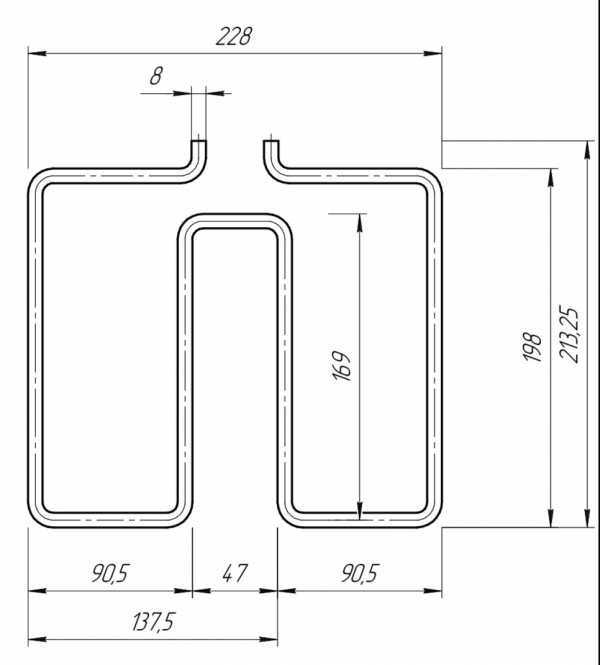

- Чертеж или эскиз с размерами: общая длина, расстояние между крепёжными элементами, диаметр трубки, длина выводов.
- Указание рабочего напряжения и требуемой мощности, если они известны. Если данных нет, сообщите условия эксплуатации.
- Тип контактных выводов: штыри, клеммы, резьбовые наконечники или длина неизолированного участка. Приложите фото.
- Информацию о среде, в которой работает нагреватель (вода, масло, воздух, контакт с металлом пресс-формы). Это влияет на материал оболочки.
Заказ ТЭН для пресс-формы с изменением длины, мощности или напряжения
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления и материал оболочки под вашу среду. Для изменённой версии также потребуются фото или эскиз с новыми размерами.
Куда ставят Нагреватель для пресс формы
Такие нагреватели ставят в пресс-формах литья пластика и металла. Нагреватель располагается в каналах внутри тела пресс-формы или литейной формы для равномерного прогрева материала.
Вопросы
Мне нужно напряжение 380 В, а на образце написано 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старого нагревателя и укажите желаемую мощность. Изменим параметры под вашу сеть.
Крепление на старой детали сломано, могу я заказать нагреватель с другой пластиной?
Да, сделаем с другим типом крепления. Приложите к заказу чертёж или фото места установки с размерами.
Мне нужно изменить длину трубки, потому что пресс-форма глубже. Это возможно?
Да, изготовим с нужной длиной. Пришлите эскиз с новыми габаритами и фото посадочного места.
Нагреватель будет работать в агрессивной среде, нужен кислотостойкий материал. Вы можете сделать не из обычной стали?
Да, сделаем из подходящего материала. Укажите состав среды, и мы подберём оболочку. Приложите фото образца.
