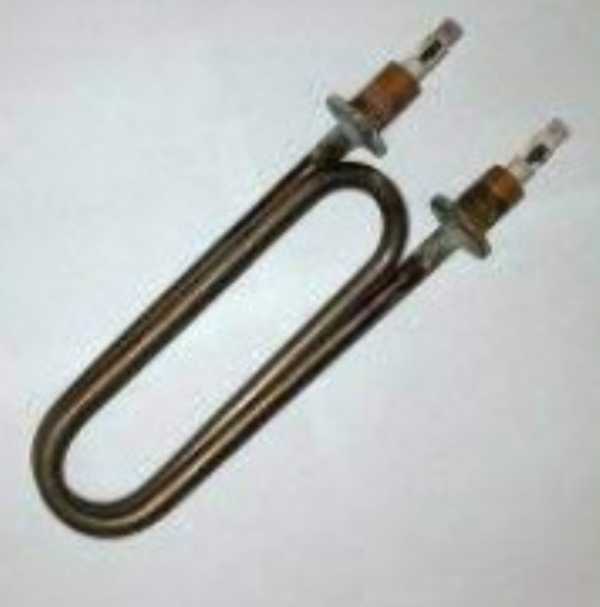

Тэн для дистиллятора ДЭ-4 1,5кВт, нержавейка 61.01.000

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн для дистиллятора ДЭ-4 1,5кВт, нержавейка 61.01.000» мы знаем: мощность 1,5 кВт, материал оболочки - нержавеющая сталь. Этого хватает для понимания среды, но не для изготовления.

Для производства нужны: развёрнутая длина оболочки, длина холодной зоны (код А - Н по ГОСТ 13268-88), диаметр трубки, форма изгиба и номинальное напряжение. Без этих размеров сделать точную копию нельзя.

Среда и материал оболочки: для чего сделан этот ТЭН

Нержавеющая сталь в названии - прямой указатель на среду. У производителей по ГОСТ 13268-88 применяются такие сочетания материала оболочки и среды:

Вода (код J по ГОСТ). Нержавеющая жаростойкая сталь, вода со слабыми кислотами. Предельная удельная мощность - 15 Вт/см².
Воздух (код T). Нержавейка для горячего воздуха от 450 °C, мощность 5 Вт/см².
Масло, жиры (код Z). Углеродистая сталь, мощность 3 Вт/см².

Дистиллятор - водная среда. Мощность 1,5 кВт и материал оболочки этого ТЭН подобраны именно под воду. Ставить в масло или на открытый воздух нельзя.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы изготовить точную замену, снимите три размера со старого ТЭН:

Развёрнутая длина. Распрямите трубку молотком на ровной поверхности или измерьте гибкой рулеткой по контуру. Допуск по ГОСТ: до 1000 мм - ±2 %, свыше - ±1 %.
Холодные зоны. Длина контактных стержней от торца оболочки до начала активной части. У производителей стандартные длины заделки: 40, 65, 100, 125, 160, 250, 400, 630 мм (коды А - Н).
Диаметр и форма. Измерьте диаметр оболочки штангенциркулем. Сделайте эскиз изгиба с расстоянием между осями и радиусами.

Главная цифра раздела: развёрнутая длина по ГОСТ - от 250 до 6300 мм

Форма и гибка: как передать форму и радиус

Делаем по чертежу, эскизу или образцу. Для дистиллятора ДЭ-4 форма повторяет посадочное место в баке.

Условия при передаче формы:

Укажите радиусы изгиба
Отметьте расстояние от контактного стержня до изгиба - у производителей не менее 20 мм для диаметра оболочки 10 - 16 мм
Если есть крепёжная пластина (фланец) - дайте её размеры

Инженерная заметка

Можно прислать старый ТЭН как образец. Снимем все размеры и сделаем по нему.

Что прислать

Эскиз от руки с размерами: развёрнутая длина, холодные зоны, радиусы, расстояние между осями
Фото старого ТЭН с линейкой
Старый ТЭН почтой (если сложная форма)
Номинальное напряжение (если не 220 В). По заказу меняем на 127, 48, 36, 24, 12 В
Материал оболочки (если не нержавейка)

Важно

Не разбирайте старый ТЭН - достаточно целого образца или эскиза.

Где применяют такие нагреватели

Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), где они находятся в камере нагрева для доведения исходной воды до испарения. Также они используются в накопительных водонагревателях (бойлерах), где монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Кроме того, нагреватели этого типа устанавливаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину, если ТЭН изогнут?

Распрямите трубку молотком на ровной поверхности. Или измерьте гибкой рулеткой по контуру, сложив длины прямых участков и дуг.

Можно ли заказать такой ТЭН из нержавейки?

Да, в названии товара указана нержавеющая сталь. У производителей это стандарт для воды со слабыми кислотами (код J по ГОСТ).

Можно ли сделать этот ТЭН на другое напряжение?

По заказу меняем напряжение. В каталогах стандартные напряжения: 220, 127, 48, 36, 24, 12 В. Мощность 1,5 кВт привязана к напряжению.

Подойдёт ли этот ТЭН для масла или воздуха?

Нет, ТЭН изготавливается под конкретную среду. Этот ТЭН на 1,5 кВт с оболочкой из нержавейки предназначен для воды. Для масла или воздуха нужна другая удельная мощность и материал.
