Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 29 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 800 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3,1 кВт; можно меньше или больше, примерно от 1,9 кВт до 4,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |

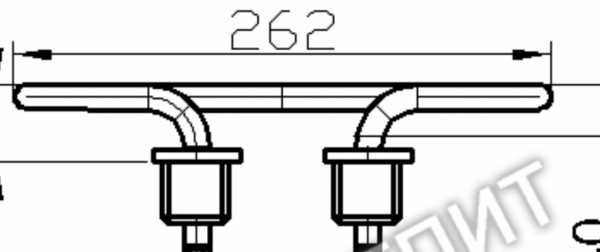

| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
80A13/3,15J220: длина, нагрузка и код среды
В маркировке 80 означает развернутую длину 800 мм, A обозначает код контактного стержня, 13 указывает диаметр оболочки, а J кодирует среду: воду или слабые кислоты с pH 5–7.
- Активная длина по расчёту: 720 мм.
- Расчётная площадь поверхности: 294 см².
- «Нерж» указывает на исполнение из нержавеющей стали.
Код J в ГОСТ связан с нержавеющей жаростойкой сталью для указанной среды.
Нагрузка 10,71 Вт/см²: ниже предела для J
Удельная нагрузка составляет 10,71 Вт/см² при предельном значении 15 Вт/см² для кода J. Превышения нет, нагрузка укладывается в предел для этой среды.
Для кода J расчётная нагрузка ниже предела ГОСТ 15 Вт/см².
Что менять, сохранив активную длину 720 мм
При той же активной длине можно согласовать изменения по заказу:
- Материал оболочки;
- Мощность или напряжение;
- Исполнение штуцера и его резьбу, если она предусмотрена конструкцией.
Изменение мощности или среды влияет на удельную нагрузку, её нужно проверять заново.
Проверка мультиметром: 15,4 Ом по расчёту
Перед проверкой обесточьте котёл и отсоедините выводы ТЭНа.
- Переведите мультиметр в режим измерения сопротивления.
- Поставьте щупы на контактные выводы.
- Расчётное сопротивление в рабочем режиме: 15,4 Ом. Допуск для показания мультиметра здесь не указан.
Что прислать для подбора
Чтобы сверить исполнение, пришлите фото старого ТЭНа и шильдика котла, а также чертёж, эскиз или образец. Если нужна другая резьба, укажите её параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в пищеварочных котлах и кормозапарниках. Нагреватель расположен в междудонном пространстве наружного корпуса, в пароводяной рубашке. Он нагревает воду, которая испаряется и передаёт тепло содержимому варочного бака без прямого контакта с продуктом.
Вопросы
Можно ли нержавейку?
Да, в названии товара указано исполнение «нерж». Код J относится к воде и слабым кислотам, для него в ГОСТ рекомендована нержавеющая жаростойкая сталь.
Можно ли с другой резьбой штуцера?
Если конструкция предусматривает штуцер, по заказу меняем его исполнение. Пришлите чертёж, эскиз или образец.
Что если нагрузка выше предела?
Для среды с кодом J превышение предела 15 Вт/см² означает, что исполнение нужно пересмотреть. Пришлите данные о среде и требуемой мощности для подбора.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение и пришлите чертёж, эскиз или образец.
