Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить длину и оребрение ТЭНа чиллера
- Сверьте общую длину трубки и длину оребренного участка (если есть оребрение).
- Сравните форму изгиба и расположение крепежных элементов (планка, фланец, резьба).
- Проверьте тип и расположение выводов (штуцер, клемма, кольцо, направление контактов).
- Уточните мощность и напряжение - они указаны в маркировке или на бирке старого ТЭНа.
- Для оребренных моделей (с обдувом) обратите внимание на шаг и высоту ребер, а также на наличие защитного кожуха.

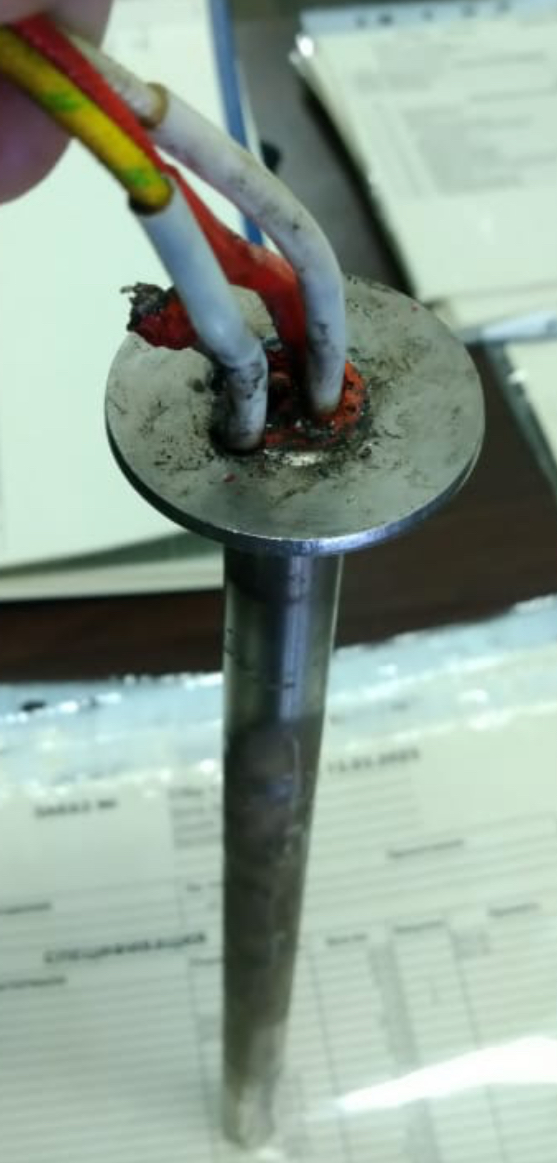

Пришлите фото старого ТЭН чиллера с линейкой
- Фото старого ТЭНа с линейкой или штангенциркулем, чтобы была видна общая длина и длина оребрения.
- Четкий снимок маркировки (если сохранилась) или заводской номер детали.
- Фото крепления и выводов: видно, как именно деталь фиксируется и куда подключаются провода.
- Указать тип чиллера, если известен (производитель, модель) - это ускорит подбор посадочного места.
- Сообщить рабочую среду: воздух, жидкость (какая), чтобы мы проверили материал оболочки.
Изменим длину трубки, шаг оребрения или мощность ТЭН
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг оребрения, мощность, напряжение, тип и расположение крепления, а также материал оболочки под агрессивную среду.
Где применяют ТЭН для чиллера
Такие нагреватели ставят в промышленные чиллеры и холодильные машины, а также в чиллер и гидромодуль холодильной станции. В этих устройствах нагреватель встроен в бак теплоносителя или корпус испарителя для защиты от замерзания. Кроме того, нагреватели этого типа используются в камере шоковой заморозки и охлаждения (бласт-чиллер) для автоматической оттайки в воздухоохладителе.
Вопросы
У меня ТЭН на 220 В, а нужно на 380 В. Вы сможете повторить форму и крепление с другим напряжением?
Да, сделаем. Пришлите фото старой детали с размерами и укажите нужное напряжение.
Можно сделать такую же деталь, но с более длинным оребренным участком?
Да, изменим длину оребрения по вашему образцу или чертежу. Приложите схему с новыми размерами.
Нагреватель в контакте с маслом, а старый был из нержавейки. Вы сделаете такой же из кислотостойкой стали?
Да, подберем материал под вашу среду. Пришлите тип жидкости (масло, рассол, гликоль) и фото старого ТЭНа.
У меня крепление на двух шпильках, а у вашего на планке. Можете переделать крепеж?
Да, сделаем крепление по вашему образцу. Пришлите фото узла крепления и расстояние между отверстиями.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
