Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 85 Вт; можно меньше или больше, примерно от 51 Вт до 119 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

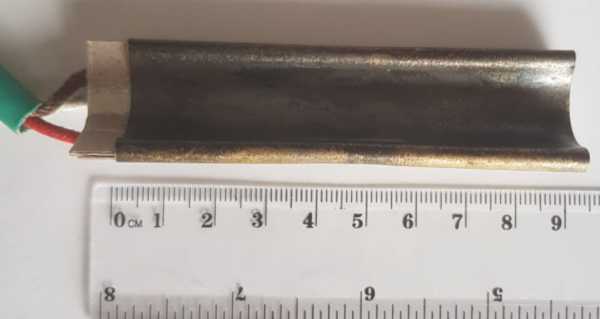

Из названия понятны два электрических параметра: 0,09 кВт (85 Вт) и 220 В. Назначение «для минибаров» указывает на среду - воздух внутри холодильного шкафа. Этого достаточно для расчёта тока и сопротивления, но недостаточно для изготовления.
Чтобы сделать ТЭН под вашу задачу, нужны:
- Развёрнутая длина (активная часть + холодные концы)
- Диаметр оболочки (у производителей - от 6,5 до 16 мм по ГОСТ 13268-88)
- Форма изгиба (прямой, U-образный, W-образный и т.д.)
- Материал оболочки (углеродистая сталь, нержавейка - зависит от среды по кодам ГОСТ)
- Тип крепления (штуцер, гайка, фланец, приварка)
- Длина контактных стержней (код A - H по ГОСТ: от 40 до 630 мм)
Главный параметр для заказа - развёрнутая длина и диаметр оболочки: без них не рассчитать активную зону.
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Напряжение сети - 220 В. Расчётный ток - 0,39 А. Это значение получается из мощности 85 Вт (0,09 кВт) по закону Ома: ток = мощность / напряжение. Ток ниже 0,5 А, поэтому для подключения подходит обычный бытовой выключатель или терморегулятор.
При включении в сеть 220 В через ТЭН пойдёт ток 0,39 А. Если подключить несколько таких ТЭН последовательно или параллельно, токи суммируются. Для трёхфазной сети эти ТЭН собирают в звезду - между фазой и нулём останется 220 В.
Торцы ТЭН на 220 В оснащаются изоляторами - длина пути утечки не менее 3 мм. Без изоляторов возможен поверхностный разряд.
Проверка мультиметром: какое сопротивление ждать (дано в расчёте)
Сопротивление в рабочем режиме - 569,4 Ом. Это расчётное значение: 220 В / 0,39 А = 569,4 Ом. При проверке мультиметром в холодном состоянии вы увидите близкое число (на 5 - 10% ниже, потому что холодная спираль имеет меньшее сопротивление).
Порядок проверки:
- Отключите ТЭН от сети.
- Установите мультиметр в режим измерения сопротивления (шкала 2000 Ом).
- Приложите щупы к контактным стержням.
- Сравните показание с 569,4 Ом. Отклонение в пределах 10% - норма.
- Проверьте изоляцию: один щуп на стержень, другой на оболочку. Сопротивление должно быть не менее 0,5 МОм (лучше - 50 МОм).
Сопротивление 569,4 Ом - главный ориентир для проверки работоспособности.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Из названия и расчётов тип крепления не указан. В каталогах производителей для минибаров чаще используют два варианта:
- Штуцер с гайкой - для монтажа через отверстие в стенке холодильника (обычно резьба M10 - M16)
- Фланец - для установки в герметичный отсек (межосевое расстояние задаётся чертежом)
Если у вас есть образец старого ТЭН - измерьте резьбу штуцера, диаметр фланца и межосевое расстояние. Делаем по чертежу, эскизу, образцу. По заказу меняем тип крепления и длину холодной зоны.
Без чертежа или образца точный тип крепления не определить. Пришлите фото или эскиз места установки.
Что прислать
Для изготовления по вашему заказу достаточно одного из трёх вариантов:
- Чертёж с размерами развёрнутой длины, диаметра, формы изгиба, крепления и материала
- Эскиз от руки с основными размерами (активная длина, холодные концы, резьба, межосевое)
- Образец ТЭН, который нужно повторить (по нему снимут все размеры и определят конфигурацию)
Дополнительно укажите среду: воздух минибара (до +5°C), масло, вода или другая жидкость. От среды зависит материал оболочки по ГОСТ. Если среда не указана, по умолчанию ставим углеродистую сталь (код S - воздух спокойный до 450°C).
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки на нержавейку или медь.
Где применяют такие нагреватели
Такие нагреватели ставят в мини-печи настольные, хлебопечки и аэрогрили. В мини-печах элемент расположен в верхней и нижней части камеры. В хлебопечке нагреватель находится вокруг или под съёмным ведром для выпечки. В аэрогриле кольцевой элемент установлен вокруг вентилятора в съёмной крышке.
Вопросы
Как измерить развёрнутую длину старого ТЭН?
Разверните ТЭН на ровной поверхности - измерьте длину трубки от одного контактного стержня до другого, включая изгибы. Для U-образных ТЭН это длина по средней линии трубки.
Можно ли поставить этот ТЭН в другую среду, например в масло?
Да, если заказать оболочку под другую среду. Для масла нужна углеродистая сталь (код Z, 3,0 Вт/см²), для воды - нержавейка или латунь (код X или J). Удельная мощность 85 Вт позволяет работать в разных средах при смене материала.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, делаем по образцу. Пришлите старый ТЭН - мы снимем все размеры: развёрнутую длину, диаметр, форму изгиба, крепление и подберём материал.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь (08Х18Н10Т). Это актуально для сред с кислотами или влагой - код среды J или T.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
