Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭНБ на 5 кВт: что известно о составе
В названии указан блочный трубчатый электронагреватель ТЭНБ, готовый расчёт даёт мощность 5 кВт. В каталогах у производителей блок обычно состоит из нескольких ТЭНов в общем присоединительном узле. Число элементов, резьбу и материал этого исполнения уточните по старому блоку.
- Сверьте маркировку и форму присоединительного узла.
- Сфотографируйте расположение выводов и внутренние соединения.
- Посмотрите, из какого материала выполнены оболочка и узел крепления.
Термостат для блока 5 кВт: встроен ли он
По названию нельзя подтвердить наличие термостата в этом исполнении. В каталогах у производителей регулируемый вариант ТЭНБР описывается как блок с терморегулятором в отдельном корпусе управления. Если термостат не входит в блок, его размещение и подключение определяют по схеме оборудования.
Что прислать для подбора

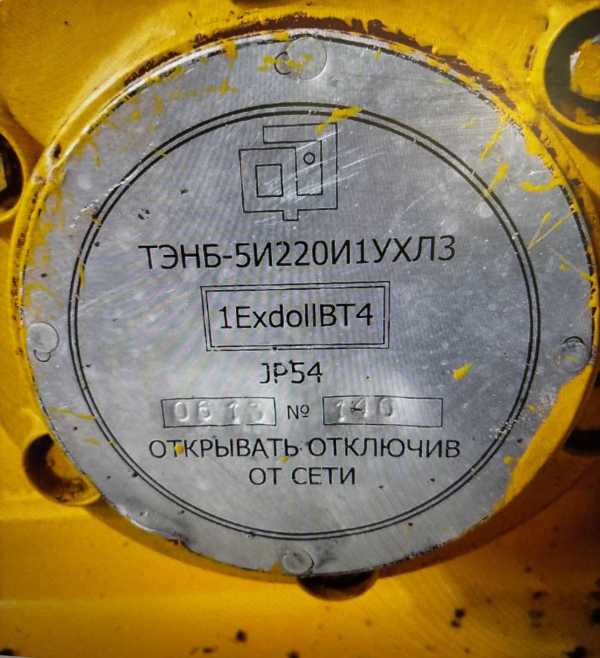

- Фото маркировки старого блока и выводов.
- Фото присоединительного узла и самого блока.
- Сведения о старом элементе: маркировка, геометрия, материал оболочки.
- Напряжение питания, схему подключения и описание среды, в которой работает блок.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей размещён в герметичной оболочке внутри корпуса котла. Также они используются в отопительном оборудовании транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели применяют в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН?
Да, если конструкция допускает замену, а новый элемент совпадает по параметрам, посадке и подключению. Для проверки пришлите маркировку или фото старого блока.
Нужен ли термостат в блоке?
Это зависит от системы управления оборудованием. Наличие термостата в конкретном исполнении нужно проверить по маркировке и схеме.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Сверьте габариты, напряжение, схему подключения и допустимую нагрузку оборудования.
Как подключить блок к однофазной сети 220 В?
Подключайте по схеме именно этого блока. Обозначение 220 в названии само по себе не определяет соединение выводов, перед монтажом сверьтесь с маркировкой и схемой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
