Характеристики
| Тип изделия | ТЭН |
|---|---|
| Назначение | Тепловая пушка |
| Модель оборудования | ЭЛВИН ЭК-12П |
| Производитель оборудования | ЭЛВИН |
| Серия | ЭК-12П |
Где применяется и в каком оборудовании

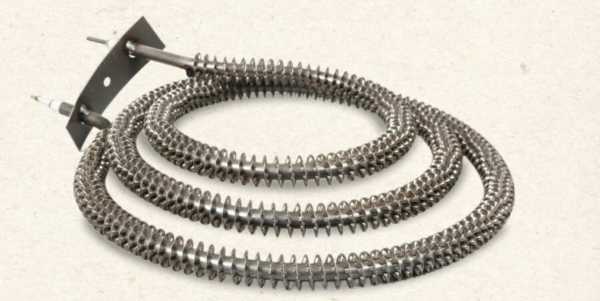

ТЭН для тепловой пушки ЭЛВИН ЭК-12П устанавливается в эту модель. Оребрённые ТЭН такого типа также используются в тепловых пушках общего назначения, калориферах и канальных нагревателях - круглоканальных воздухонагревателях DRE (waer-air) с минимальной скоростью воздуха 1 м/с, канальных нагревателях МАКСАЭРО ЭНК и ЭНП, в тепловых завесах и приточной вентиляции, но для такого оборудования подбор ведётся отдельно по маркировке или паспорту.
В тепловых пушках встречаются как нихромовая спираль, так и ТЭН. В современных моделях реализовано задержанное отключение вентилятора для снятия остаточного тепла.
- Тепловые пушки общего назначения
- Канальные нагреватели (круглые и прямоугольные)
- Тепловые завесы
- Калориферы приточной вентиляции
Подбор ТЭН по маркировке
Замена ТЭН в тепловой пушке или завесе выполняется по маркировке старого нагревателя. Основные параметры: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления (штуцер с гайкой или фланец), материал оребрения.
У производителей тепловых пушек маркировка может отличаться. В паспортах ТЭНР указывают длину, диаметр, мощность и напряжение. Для точного подбора сверяйте маркировку с параметрами вашего оборудования.
Особенности эксплуатации
Основная причина выгорания ТЭН в тепловых пушках и калориферах - перегрев из-за недостаточного обдува (отказ вентилятора, перекрытый забор воздуха) и накопление пыли на поверхности, снижающее теплоотдачу. Обязательно проверяйте работу вентилятора и чистоту оребрения.
В канальных нагревателях установлена тепловая защита: стержневой термостат или биметаллическая отсечка. При срабатывании защиты отключите питание, дайте ТЭН остыть, устраните причину перегрева и выполните ручной ресет (если предусмотрен). Не включайте нагрев до восстановления обдува.
- Проверяйте обдув перед включением
- Очищайте оребрение от пыли
- Не допускайте работу без вентилятора
- После срабатывания защиты дайте остыть
Диагностика неисправностей
Типовая последовательность диагностики "пушка/калорифер не греет": проверка напряжения на клеммах ТЭН -> проверка ТЭН на обрыв цепи мультиметром -> проверка сопротивления изоляции между контактным стержнем и корпусом. Обрыв цепи или низкое сопротивление изоляции - основание для замены ТЭН.
Для оребрённых ТЭН (ТЭНР) в паспортах указывают допустимое сопротивление изоляции. При обрыве цепи ТЭН не греет, при пробое на корпус - срабатывает защита. Замена выполняется только после отключения питания.
Требования к обдуву и защите
Для всех типов ТЭН в тепловых пушках и канальных нагревателях обязателен непрерывный обдув. Минимальная скорость воздуха через нагреватель - не менее 1 м/с (для круглоканальных DRE) или 2 м/с (для МАКСАЭРО ЭНК). Без обдува ТЭН перегревается и выходит из строя.
В оборудовании предусмотрена блокировка вентилятора: при отказе вентилятора нагрев отключается. Используются стержневые термостаты и термоконтакты. В некоторых моделях установлена биметаллическая отсечка с ручным ресетом. После срабатывания защиты обязательно выключите режим нагрева на пульте, иначе ТЭН перегреется снова.
- Минимальная скорость воздуха: 1-2 м/с
- Блокировка вентилятора обязательна
- Тепловая защита: термостат или биметаллическая отсечка
- После ресета отключайте нагрев на пульте
Что прислать для расчёта
Для расчёта нового ТЭН предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува вентилятором и температуру воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Если маркировка стёрта, измерьте длину трубки, диаметр, расстояние между осями крепления. Укажите, есть ли обдув - это важно для выбора материала оболочки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
ТЭН предназначен под тепловую пушку ЭЛВИН ЭК-12П. Точные параметры (длина, мощность, напряжение, крепление) подбираем по маркировке старого нагревателя или паспорту оборудования - для другой модели пришлите эти данные для сверки.
Нужен ли обдув вентилятором?
Да, обязателен. Без обдува ТЭН перегревается и выходит из строя. Проверьте работу вентилятора и скорость воздуха.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление из чертежа или образца.
Как проверить старый ТЭН?
Проверьте мультиметром обрыв цепи и сопротивление изоляции между контактом и корпусом. Обрыв или низкое сопротивление - основание для замены.
Что прислать для расчёта?
Пришлите маркировку старого ТЭН, фото, размеры, мощность, напряжение, тип крепления, материал оребрения и модель оборудования.
Замена ТЭН в тепловой пушке по маркировке?
Да, заменяем по маркировке. Важно указать модель оборудования и параметры: длина, форма, мощность, напряжение, крепление.
