Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что говорят 10 кВт и 380 В, а чего в названии нет

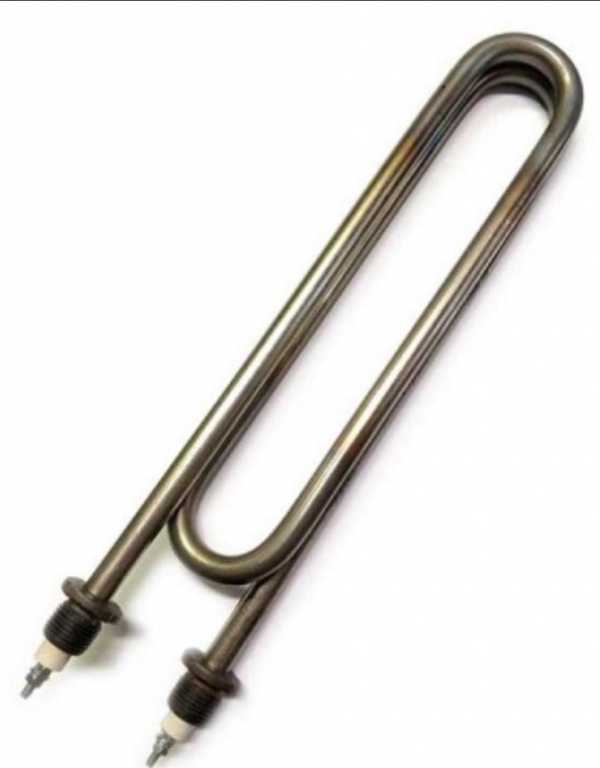

В названии указаны нагреватель DRQ 120, обозначение ТЭН-10-380, мощность 10 кВт и напряжение 380 В. По готовому расчёту ток составляет 26,32 А, сопротивление в рабочем режиме 14,4 Ом.
Для изготовления по одному названию недостаточно данных о среде, материале оболочки, форме трубки и присоединительном узле. Обозначение DRQ 120 само по себе не задаёт размеры и крепление ТЭН.
Электрические параметры известны, геометрию и исполнение нужно уточнить отдельно.
380 В и выбор оболочки для воды, воздуха или масла
Среду важно указать до выбора материала: вода, масло и воздух создают разные условия теплоотдачи и работы оболочки. В каталогах у производителей встречаются оболочки из углеродистой и нержавеющей стали, меди, латуни и алюминиевых сплавов; конкретный выбор зависит от среды и режима нагрева.
- Для воды уточните состав жидкости и условия эксплуатации.
- Для масла сообщите его тип и рабочий режим.
- Для воздуха укажите, есть ли циркуляция; у производителей воздушные ТЭН могут иметь оребрение, но наличие рёбер у этого изделия не подтверждено.
Крепление ТЭН-10-380: штуцер, гайка или фланец
Название не сообщает, как ТЭН устанавливается в нагреватель. Для подбора нужно определить тип присоединения и посадочные размеры.
- Штуцер, гайка или фланец;
- Размеры и расположение присоединительного узла;
- Межосевое расстояние, если оно есть;
- Положение контактных выводов относительно трубки.
Не ориентируйтесь только на совпадение названия DRQ 120: без сверки крепления совместимость не подтверждена.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры: развёрнутая длина и форма после гибки
Снимайте размеры со снятого старого ТЭН, не выпрямляя трубку и не меняя её форму.
- Измерьте развёрнутую длину вдоль оси трубки, повторяя все изгибы гибкой лентой.
- Отдельно отметьте прямые участки у выводов, которые не должны оказаться в зоне изгиба. Это холодные зоны.
- Нарисуйте форму после гибки: укажите направления изгибов и положение контактных выводов.
- Добавьте размеры крепления и сделайте фото рядом с линейкой.
Длина по прямой между концами не заменяет развёрнутую длину трубки.
Что прислать для изготовления ТЭН на 380 В
Пришлите фото старого ТЭН и нагревателя, эскиз с размерами, описание среды и режим работы. Укажите параметры сети и подтвердите требуемые мощность и напряжение. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливается в бак через фланец или резьбовую втулку. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать оболочку из нержавейки?
Нержавеющую сталь рассматривают с учётом среды и режима нагрева. По заказу меняем материал оболочки после уточнения условий работы.
Можно ли поставить ТЭН в другую среду?
Не без проверки материала оболочки и условий теплоотдачи. Сначала сообщите, в какой среде будет работать нагреватель.
Можно ли сделать по старому образцу без маркировки?
Да, если образец позволяет определить форму, крепление и размеры. Делаем по образцу, чертежу или эскизу.
Как измерить развёрнутую длину?
Приложите гибкую ленту вдоль оси трубки и проведите её по всем изгибам от одного конца до другого. Не измеряйте расстояние по прямой между концами.
