Без обдува мощность придётся снижать
Конвектор без обдува - это спокойный воздух. Для такой среды допустимая удельная нагрузка на трубку нагревателя ниже: до 2,2 Вт/см². Если на те же рёбра подать мощность, рассчитанную на поток воздуха от вентилятора, оболочка перегреется.
В движущемся воздухе от 6 м/с допустимая нагрузка поднимается до 5,5 Вт/см². Разница почти в два с половиной раза. Поэтому конструкция конвектора обязательно должна учитывать естественную конвекцию и ограничивать мощность ТЭНР.
Не включайте оребрённый ТЭН без потока воздуха на полную мощность: это приводит к перегреву оболочки и выходу нагревателя из строя.
Рёбра: что даёт навитая лента
На гладкую трубку диаметром от 6,5 до 16 мм навивают стальную ленту. В готовом виде наружный диаметр оребрения доходит до 36 мм. Лента увеличивает площадь теплоотдачи в несколько раз, поэтому нагреватель передаёт воздуху больше тепла при той же температуре трубки.
При этом базовая трубка остаётся такой же, как у гладкого ТЭН. Посадочные размеры и контактные стержни не меняются, меняется только наружный диаметр рёбер. Это важно учитывать при установке в конвектор.
В несколько раз больше площадь теплоотдачи - вот что даёт навитая лента по сравнению с гладкой трубкой.
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

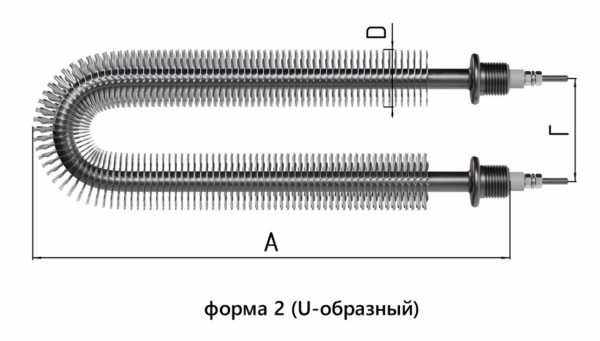

| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Что прислать для повтора
Изготовим ТЭНР точно под вашу задачу. Для этого достаточно одного из вариантов:
- Чертёж или эскиз с размерами: диаметр трубки, шаг и высота ребра, развёрнутая длина, мощность
- Фотография образца с линейкой, если чертежа нет
- Сам образец, когда нужно повторить изгиб, длину стержней и шаг оребрения
Делаем по чертежу, эскизу или образцу. По заказу меняем мощность, материал трубки и материал рёбер.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой выхода. Также оребрённые ТЭНы используются в электрокалориферах приточных вентиляционных установок, где находятся в воздуховоде или корпусе калорифера и обдуваются вентилятором. Кроме того, нагреватели этого типа применяются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.
Вопросы
Можно ли сделать без рёбер?
Да, это будет гладкий ТЭН. Но при той же мощности площадь теплоотдачи меньше, поэтому трубка будет горячее, а в конвекторе без обдува срок службы сократится.
Можно ли поставить нержавеющие рёбра?
Да, по заказу меняем материал оребрения, в том числе на нержавеющую сталь для влажных сред.
Можно ли сделать мощнее в те же размеры?
В тех же габаритах мощность ограничена съёмом тепла с поверхности. Для конвектора без обдува допустимая нагрузка на трубку ниже, поэтому нужен расчёт под ваши условия.
Почему ТЭНР ржавеет в сушилке?
Обычно причина в конденсате: влага оседает на горячих рёбрах и запускает коррозию углеродистой стали. Для сушилок стоит заказать нержавеющее оребрение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
