Характеристики
| Мощность | 30 кВт |
|---|---|
| Номинальный ток | 46 А |
| Напряжение питания | 380 В |

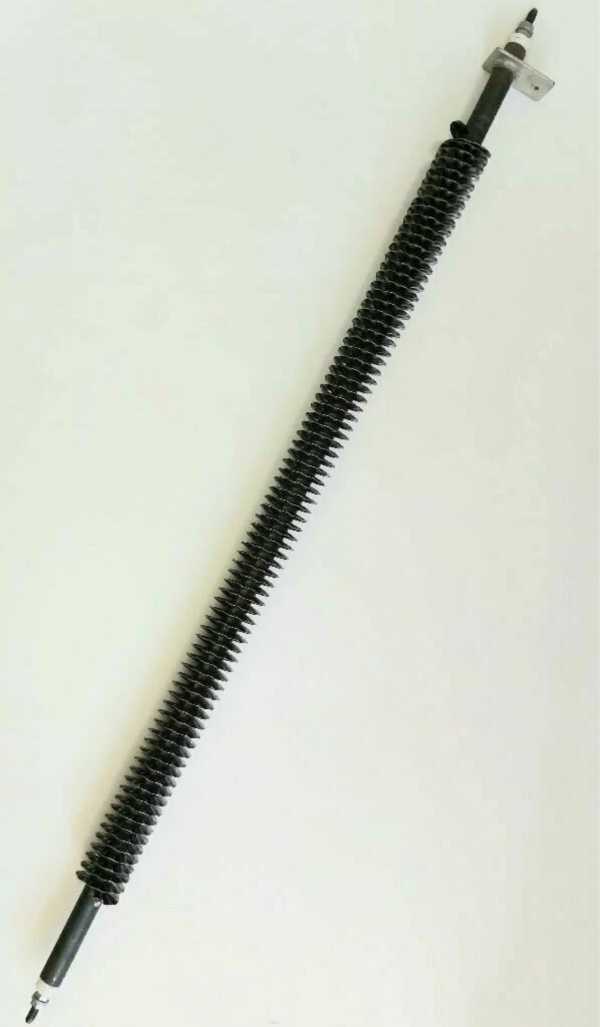

| Тип оборудования | Тепловентилятор «Тепломаш» КЭВ-30Т 23Е |
Где применяется и в каком оборудовании
Тэн для калорифера этого типа ставится в тепловентилятор «Тепломаш» КЭВ-30Т 23Е. Оборудование работает в системах приточной вентиляции, воздуховодах и смесительных камерах. Также тэн для приточной вентиляции применяется в электрокалориферах, канальных нагревателях и тепловых завесах, везде, где нужен нагрев воздуха с принудительным обдувом.
У производителей другого оборудования (например, DRE, ЭКО, МАКСАЭРО) тэн оребренный ставят в круглые каналы диаметром 100-400 мм. Но в вашем случае, конкретная модель «Тепломаш».
Подбор: как совпасть со старым нагревателем
Главное, чтобы новый тэн оребренный имел те же мощность (30 кВт) и напряжение (380В), что и старый. При подключении к трем фазам 380В это дает расчетный ток 46А. Если параметры не совпадут, тепловентилятор будет работать нештатно или выбьет защиту.
Также важна развернутая длина и форма (прямой или U-образный), расстояние между выводами, тип крепления (штуцер, резьба, фланец) и материал оребрения. По заказу делаем оребрение из углеродистой или нержавеющей стали.
Обязательное условие: обдув и блокировка вентилятора
Для любого тэна для калорифера, включая этот, нужен принудительный обдув. Минимальная скорость воздуха, не менее 2 м/с (для некоторых моделей, от 1 м/с). Без обдува тэнр перегревается и выгорает.
В паспортах оборудования (например, МАКСАЭРО ЭНП) прямо указан запрет подавать питание на ТЭН при отключенном вентиляторе. Поэтому в схеме должна быть блокировка вентилятора: нагреватель включается только после запуска вентилятора. Иначе, аварийная тепловая защита сработает, и это не нормальный режим.
Тепловая защита и аэродинамическое сопротивление
В тепловентиляторах и канальных нагревателях часто стоит двухступенчатая тепловая защита: биметаллическая отсечка на 80°C (автоматический ресет) и аварийная на 130°C. Эти отсечки, не регуляторы температуры, а защита от перегрева.
Аэродинамическое сопротивление секции ТЭН влияет на работу вентилятора. Например, у калориферов серии ЭКО оно составляет от 30 до 300 Па в зависимости от мощности и расхода воздуха. При замене ТЭН в калорифере важно, чтобы новое сопротивление не превышало расчетное для вашего вентилятора.
Подключение: звезда или фаза
В трёхфазных калориферах на 380В часто применяется схема «звезда», тогда на каждый элемент приходится 220В - это стандарт для многих электрокалориферов (например, серии ЭКО). Точную схему подключения вашего тепловентилятора уточняйте по паспорту оборудования или маркировке старого ТЭН.
Если вы меняете только один тэнр в группе ТЭН, убедитесь, что его мощность и напряжение совпадают с остальными. Иначе перекос фаз и неравномерный нагрев.
Что прислать для расчета
Чтобы мы сделали точную замену, пришлите: развернутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, а также модель оборудования или фото старого ТЭН с маркировкой.
Если есть маркировка по ГОСТ 13268-88 (например, «ТЭН-25А10/0,25x127»), это тоже поможет. Размеры берем из чертежа, образца или маркировки старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот тэн к моему оборудованию?
Если ваше оборудование, тепловентилятор «Тепломаш» КЭВ-30Т 23Е на 30 кВт, 46А, 380В, то да. Для других моделей нужно сверить мощность, напряжение, длину и крепление.
Нужен ли обдув вентилятором для этого тэна?
Да, обязательно. Без принудительного обдува с минимальной скоростью воздуха от 2 м/с тэнр перегреется и выйдет из строя. Включать нагреватель можно только после запуска вентилятора.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребренные ТЭН по размерам заказчика: другую длину, форму (прямой или U-образный), крепление штуцером с гайкой или на фланце. Пришлите чертеж или образец.
Как проверить старый тэн перед заменой?
Проверьте мультиметром сопротивление между выводами и сравните с паспортным значением; при схеме «звезда» для 30 кВт/380В ориентировочное сопротивление одного элемента около 4,8 Ом - уточняйте по паспорту конкретного оборудования. Также проверьте сопротивление изоляции между выводом и корпусом: оно должно быть высоким, низкое значение говорит о пробое изоляции.
Что прислать для расчета нового тэна?
Пришлите развернутую длину и форму, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, а также фото старого ТЭН с маркировкой или модель оборудования.
Как совпасть по подключению и мощности со старым нагревателем?
Убедитесь, что новый тэн имеет те же 30 кВт и 380В. Если в вашем тепловентиляторе схема «звезда», то на каждый элемент идет 220В, это нормально. Главное, не перепутать фазы и обеспечить блокировку вентилятора.
