Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия и расчётов берём 18 кВт, трёхфазное напряжение 400 (380) В, габаритные размеры 600х270х25 мм. Это прямоугольный нагреватель для покрасочной камеры.
Чего в названии нет:
- Форма - размеры дают только прямоугольный контур, но не сам изгиб (П-образный, W-образный, рамка)
- Радиус гибки в углах
- Диаметр оболочки (обычно 8 - 16 мм у производителей)
- Длина холодных зон (контактных стержней, свободных от нагрева)
- Материал оболочки
- Тип и размер крепления
- Схема подключения (звезда/треугольник)
Для запуска в работу нужен чертёж, эскиз или старый образец. Без них по одним цифрам мы не сделаем.
Среда и материал оболочки: вода, воздух, масло
ТЭН покрасочной камеры работает в воздухе - обычно спокойном до 450°C. У производителей для такой среды применяют углеродистую сталь (код S по ГОСТ 13268-88, предельная удельная мощность 2,2 Вт/см²). Если температура выше 450°C - берут нержавеющую жаропрочную сталь (код T, 5,0 Вт/см²).
- Воздух спокойный - сталь углеродистая, допускается оребрение для увеличения теплоотдачи
- Воздух с циркуляцией - сталь углеродистая или нержавеющая, мощность выше (3,5 - 6,5 Вт/см²)
- Вода - по заказу меняем оболочку на медь, латунь или нержавейку (коды X, J, P)
- Масло, жиры - углеродистая сталь (код Z, 3,0 Вт/см²)
Для покрасочной камеры важна стойкость оболочки к испарениям растворителей. Чаще всего рекомендуем нержавейку.
Форма и гибка: как передать форму и радиус
Размеры 600х270х25 мм - это внешний прямоугольник, но форма внутри может быть любой. Как передать:
- Замерить старый ТЭН по внешним габаритам (длина, ширина, толщина пакета)
- Начертить от руки или в программе: указать радиусы изгиба (R - радиус по внутренней или средней линии)
- Отметить расположение контактных стержней (с одной стороны или с двух)
Главное: форма задаётся эскизом, а не габаритами. Два ТЭН с одинаковыми 600х270х25 мм могут иметь разный изгиб.
Если образца нет - делаем по чертежу. Радиус гибки обычно от 25 мм для стандартной трубки.
Делаем по чертежу, эскизу, образцу. По заказу меняем радиус и количество изгибов.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Размер 25 мм в габаритах - это, скорее всего, ширина или толщина пакета (расстояние между параллельными ветвями). Крепление в названии не указано. Типовые варианты:
- Штуцер с резьбой - вворачивается в стенку камеры (резьба M14 - M27, длина под заказ)
- Гайка - на резьбовой конец трубки, прижимная
- Фланец - пластина с отверстиями под болты, крепится снаружи
- Межосевое расстояние - если крепится за два штуцера, нужно расстояние между их осями
Крепление подбирается под место установки. Без образца или чертежа мы не знаем, какой вариант у вас.
По заказу меняем резьбу штуцера, длину резьбовой части, тип фланца.
Что прислать
Чтобы мы сделали точно такой же ТЭН, достаточно:
- Старый образец - с него снимем все размеры, радиусы, крепление

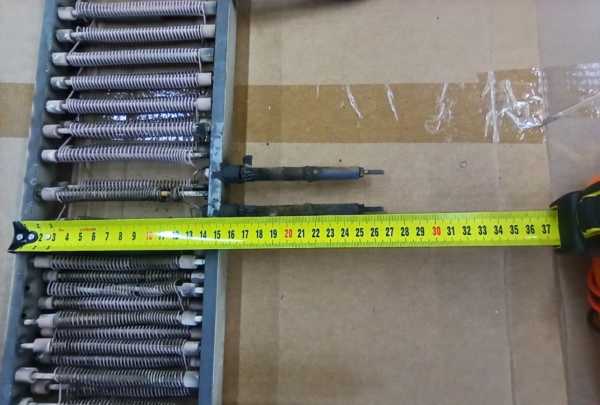

- Фото старого нагревателя с линейкой - вид сверху, сбоку, место крепления
- Эскиз с размерами - внешние габариты, радиусы изгиба, длина контактных стержней, диаметр трубки
- Маркировка - если есть, сообщите напряжение, мощность, код среды (например, S - воздух, Z - масло)
Без маркировки придётся восстанавливать параметры по замерам. Это дольше, но возможно.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в камерах полимеризации порошковой покраски. В этом оборудовании нагреватель расположен в отдельном тепловом блоке, пристыкованном к камере снаружи, или в боковых стенках камеры с теплоотражающими экранами.
Вопросы
Можно ли сделать из нержавейки?
Да. По заказу меняем оболочку на нержавеющую сталь (08Х18Н10Т). Для покрасочной камеры это частый выбор.
Можно ли другую резьбу штуцера?
Да. По заказу меняем резьбу на любую - М14, М18, М27, дюймовую. Главное - укажите шаг и длину.
Можно ли сделать по старому образцу без маркировки?
Да. Присылайте старый ТЭН - мы снимем все размеры, диаметр, форму и крепление. Маркировка не обязательна.
Можно ли на другое напряжение, например 220 В?
Да. По заказу меняем расчёт спирали под другое напряжение (220, 380, 400 В). Мощность 18 кВт при этом сохранится, изменится схема подключения.
