Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

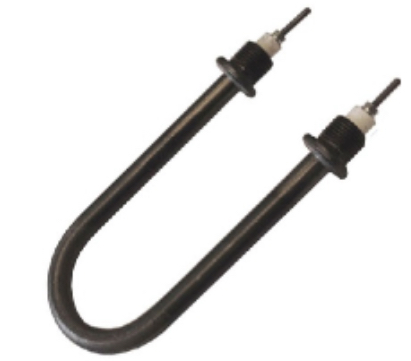

Что скрывается за названием «ТЭН водяной 2,5 кВт»
Из названия этого товара точно известна мощность 2,5 кВт и среда - вода. Для изготовления понадобятся ещё несколько параметров: диаметр оболочки, развёрнутая длина, форма гибки, тип и размер крепления, напряжение, длина контактных стержней. Без них даже при точной мощности 2,5 кВт повторить нагреватель нельзя.
Главное: название даёт мощность и среду, всё остальное определяет чертёж или образец.
Форма и гибка: как передать изгиб
У производителей встречаются ТЭН в форме букв U, W, спирали, кольца, змейки и других конфигураций. Чтобы мы сделали точную копию, нужно передать:
- Расстояние между осями параллельных участков (межосевое)
- Радиус закругления на сгибе
- Общую форму (нарисовать от руки, обвести на бумаге или сфотографировать рядом с линейкой)
Контактные стержни должны находиться только на прямом участке оболочки - это правило из ГОСТ 13268-88.
Крепление: штуцер, гайка или фланец
У этого ТЭН крепление определяет, как он будет вставлен в бак. В каталогах встречаются три основных типа:
- Штуцер (резьбовая втулка на оболочке) - укажите диаметр резьбы, например M27 или G1
- Гайка - приваривается к баку, нужен размер под ключ
- Фланец - пластина с отверстиями под болты, нужно межосевое расстояние между ними
Если образец есть, достаточно прислать его - мы сделаем замеры сами.
По заказу меняем тип резьбы штуцера или диаметр фланца.
Среда и материал оболочки: для воды - свои правила
Для воды по ГОСТ 13268-88 применяют оболочки из меди, латуни, нержавеющей или углеродистой стали. Выбор зависит от состава воды (pH, наличие кислот или щелочей). У этого ТЭН среда известна - вода, поэтому мы подберём подходящий материал по таблице кодов среды (X, J, P).
Для воды предельная удельная мощность - до 15,0 Вт/см² в зависимости от материала оболочки.
Что прислать для точного повторения
Чтобы мы изготовили ТЭН мощностью 2,5 кВт без маркировки, достаточно одного из вариантов:
- Чертёж с указанием всех размеров: развёрнутая длина, диаметр оболочки, длина контактных стержней, межосевое, радиус гибки, тип крепления, напряжение.
- Эскиз от руки - сфотографируйте или нарисуйте форму, поставьте размеры.
- Образец - пришлите старый ТЭН, мы снимем все параметры.
Делаем по чертежу, эскизу или образцу - без маркировки это единственный верный путь.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету. В посудомоечных машинах нагреватель встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем тип и диаметр резьбы штуцера - укажите нужный размер при заказе.
Можно ли сделать на другое напряжение?
Да, по заказу меняем напряжение. В каталогах встречаются ТЭН на 12, 24, 36, 42, 48, 60, 127, 220 и 380 В.
Как измерить развёрнутую длину?
Возьмите мягкую проволоку или шнур, повторите форму ТЭН по наружной стороне, затем выпрямите и измерьте рулеткой - это и будет развёрнутая длина.
Можно ли сделать по старому образцу без маркировки?
Да, это стандартная ситуация. Пришлите старый ТЭН - мы снимим все размеры, форму крепления и изготовим точную копию мощностью 2,5 кВт.
