Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

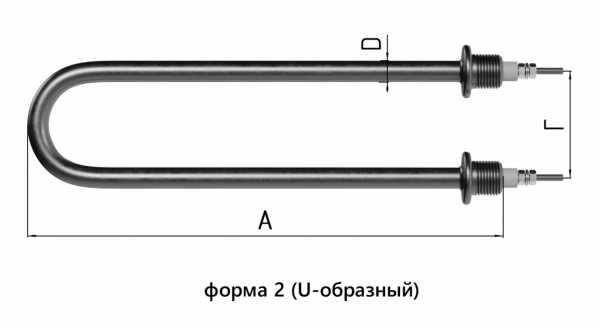

| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Снимите размеры с U образного трубчатого ТЭН для точного заказа
- Сравните форму изгиба: U образный, два прямых участка и закругление на конце.
- Проверьте тип выводов: с каждой стороны контактные стержни с резьбой и гайками.
- Измерьте расстояние между осями трубок и полную длину развертки по внешней стороне (от кончика одного вывода до кончика другого).
- Уточните мощность и напряжение по маркировке на корпусе или шильдике оборудования.
- Посмотрите материал оболочки: нержавеющая сталь под устойчивость к коррозии.
Пришлите фото торцов и общий вид вашего U образного нагревателя
- Фото старого ТЭН с обоих торцов и общий вид.
- Чертеж с размерами или эскиз от руки с указанием длины прямых участков и радиуса изгиба.
- Маркировку на корпусе (буквенные коды и цифры напряжения, мощности).
- Тип присоединительных гаек и резьбы контактных стержней.
- Условия работы: открытый воздух или закрытый объём, наличие обдува (если применимо).
Изменим длину прямых участков и радиус изгиба воздушного ТЭН
Делаем по образцу, фото, чертежу. По заказу меняем длину прямых участков, радиус изгиба, мощность и напряжение, а также материал оболочки под среду эксплуатации.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в духовых шкафах, мини-печах и аэрогрилях. В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху и снизу. В мини-печи открытые ТЭН находятся сверху и снизу камеры, включаются раздельно или вместе. В аэрогриле кольцевой элемент установлен вокруг вентилятора в съёмной крышке.
Вопросы
Нужно другое напряжение, 220 В вместо 380 В. Вы сможете сделать?
Да, сделаем. Пришлите желаемое напряжение, мощность и фото или чертеж старой детали.
Можно увеличить длину прямых участков на 50 мм?
Да, изменим длину по вашему чертежу. Приложите размеры с точками замера.
Подойдёт ли ваш ТЭН для агрессивной среды, например, кислотных паров?
Да, изменим материал оболочки под вашу среду. Укажите тип среды и пришлите фото старого нагревателя.
У меня другое крепление контактных стержней, не с гайками, а с клеммой. Вы сделаете?
Да, сделаем с нужным типом выводов. Приложите фото крепления и размеры контактной зоны.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
