Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка формы и длины оребрения ТЭНа для пара стола
- Сверьте форму и габариты: повторяет ли изгиб, длину оребренной части и общую длину вашего старого ТЭНа.
- Сравните способ крепления: тип, размер и шаг резьбы на штуцере или конфигурацию монтажного фланца.
- Посчитайте количество и расположение выводов: их число и расстояние между ними на одном или разных концах.
- Уточните рабочее напряжение и мощность, указанные в маркировке старой детали.
- Проверьте наличие и шаг оребрения, если на вашем образце оно есть.

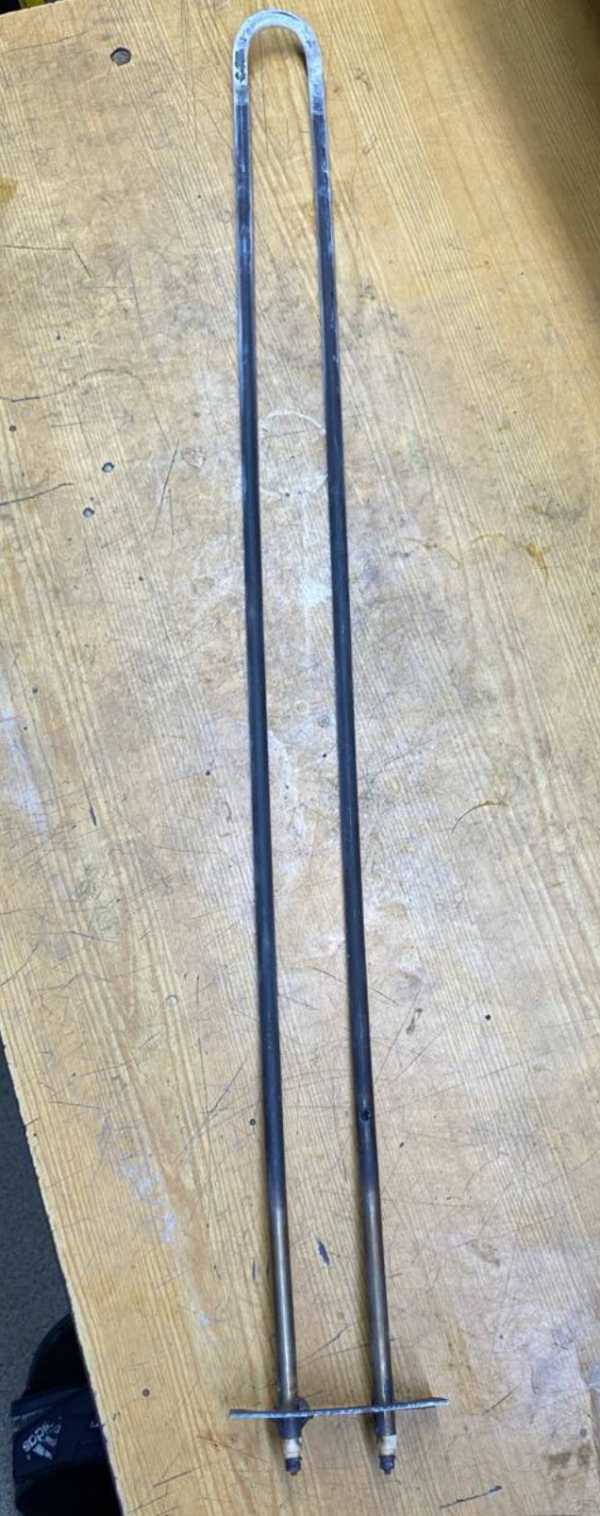

Фото старого ТЭНа стола с линейкой для изготовления дубликата
- Фото старого ТЭНа с линейкой рядом (общий вид, крепление, выводы).
- Четкое фото маркировки, если она сохранилась, включая буквенные коды.
- Размеры: общая длина, длина оребренной части, диаметр трубки, расстояние между осями крепления.
- Тип и размер резьбы на штуцере или чертеж фланца с отверстиями.
- Условия работы: напряжение, мощность, среда (вода, масло, воздух, пар) и максимальная температура.
Изменение длины трубки и мощности ТЭНа для пара стола под заказ
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки и оребренной части, мощность и напряжение, тип и размер крепления, материал оболочки под вашу среду.
ТЭН для пара стола: в каком оборудовании
Такие нагреватели ставят в парогенераторах и гладильных системах, где ТЭН находится внутри бойлера для нагрева воды с образованием пара. Также нагреватель может устанавливаться в накопительных водонагревателях, где он монтируется в бак через фланец или резьбовую втулку.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В?
Да, сделаем. Пришлите желаемые напряжение и мощность.
Подойдет ли этот ТЭН, если у меня другой шаг резьбы на штуцере?
Да, сделаем крепление по вашему образцу. Приложите фото резьбы с линейкой.
Нужна меньшая длина оребренной части, остальное то же самое?
Да, сделаем. Укажите нужную длину оребренной части.
Сделаете из нержавейки для работы в агрессивной среде?
Да, сделаем. Уточните тип среды и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
