250 мм в маркировке и активная длина 170 мм

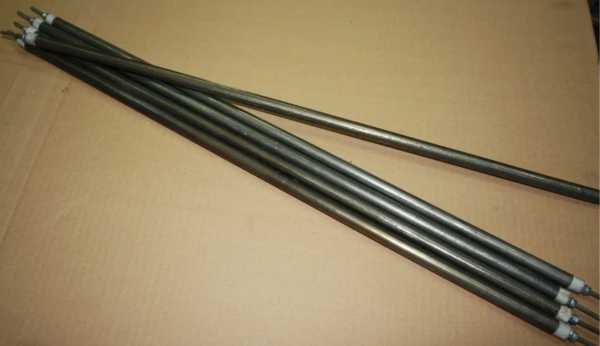

В обозначении «25А10» число 25 задаёт развёрнутую длину 250 мм, код А означает длину контактного стержня в заделке 40 мм, число 10 указывает диаметр оболочки 10 мм. Активная длина по расчёту составляет 170 мм.
- «/0,4» означает мощность 0,4 кВт.
- «36» после знака «х» указывает напряжение 36 В.
- Буквенного кода нагреваемой среды в указанной маркировке нет, поэтому среду по ней определить нельзя.
Ток по расчёту 11,11 А, сопротивление в рабочем режиме 3,2 Ом.
Что можно изменить при длине 250 мм
При сохранении развёрнутой длины по заказу меняем форму гиба, мощность и напряжение. Материал оболочки выбирают с учётом среды и допустимой удельной нагрузки. Делаем по чертежу, эскизу, образцу.
Изменение мощности или напряжения требует согласования электрических параметров исполнения.
7,49 Вт/см²: предел зависит от среды
Удельная нагрузка рассчитана на площади 53 см². Без кода среды нельзя однозначно определить, есть ли запас относительно предела ГОСТ.
Для сравнения: предел для воды с кодом X составляет 9,0 Вт/см², для масел и жиров с кодом Z 3,0 Вт/см². Нагрузка этого ТЭНа ниже первого значения и выше второго. Для другого кода сравнение будет иным.
Сначала уточняют среду, затем сопоставляют её предел с нагрузкой 7,49 Вт/см².
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 250 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 400 Вт; можно меньше или больше, примерно от 240 Вт до 560 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 36 В; можно на 12, 24, 48 В, переменный или постоянный ток |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 17 %.
Код среды и оболочка: исполнение зависит от условий
В ГОСТ код среды связан с рекомендуемым материалом оболочки и предельной нагрузкой. Например, для X указаны медь или латунь, для Z углеродистая сталь. В маркировке товара код не указан, поэтому материал оболочки по ней не определяем.
При работе в другой среде нужно заново согласовать код, материал и допустимую нагрузку. Одной замены обозначения недостаточно.
Что прислать для подбора
Чтобы обсудить исполнение, направьте:
- Среду нагрева и условия её движения.
- Рабочее напряжение и требуемую мощность.
- Чертёж, эскиз или образец с формой гиба и подключением.
Укажите, нужно ли сохранить развёрнутую длину 250 мм.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент располагается в баке через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака. В посудомоечных машинах элемент встроен в проточную часть циркуляционной помпы, а в парогенераторах и гладильных системах - в бойлере парогенератора.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Что если нагрузка выше предела для среды?
Такое исполнение не соответствует пределу для указанной среды. Нужно согласовать подходящие параметры и материал оболочки.
Можно ли сделать другую форму гиба?
По заказу меняем форму гиба. Пришлите чертёж, эскиз или образец.
Можно ли на другое напряжение?
По заказу меняем напряжение. В ГОСТ предусмотрены номиналы 12, 24, 36, 42, 48, 60, 127, 220 и 380 В.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ предусмотрены длины в заделке 40, 65, 100, 125, 160, 250, 400 и 630 мм. Для этого изделия код А указывает 40 мм.
