Что означает маркировка ТЭН 67 А 13/2,5 Р 220
В обозначении 67 задаёт развёрнутую длину, А обозначает контактный стержень длиной 40 мм в заделке, 13 указывает диаметр оболочки. 2,5 это мощность в кВт, Р это код среды, 220 это напряжение в вольтах.
- Код Р относится к воде и слабым растворам щелочей.
- Расчётная активная длина этого ТЭНа: 590 мм.
Нагрузка 10,38 Вт/см² ниже предела для кода Р
Для среды Р предельная удельная нагрузка по ГОСТ составляет 15,0 Вт/см². Расчётная нагрузка ТЭНа равна 10,38 Вт/см², то есть она ниже предела для этой среды.
Для кода Р превышения предельной удельной нагрузки нет.
Что можно изменить, сохранив длину 590 мм
По заказу меняем мощность, напряжение, форму гиба или резьбу штуцера. Состав и возможность изменений согласуем по чертежу, эскизу или образцу.
Важно сообщить, в какой среде будет работать нагреватель, и указать требования к подключению и установке.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 670 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 31 %.
Как проверить сопротивление мультиметром
- Отключите ТЭН от сети и отсоедините провода.
- Переведите мультиметр в режим измерения сопротивления и приложите щупы к контактным стержням.
- Ориентир по расчёту рабочего режима: 19,4 Ом.
Проверка сопротивления между стержнем и оболочкой мультиметром не заменяет проверку изоляции мегаомметром.
Что прислать для подбора
Пришлите фото маркировки и самого ТЭНа, а также чертёж, эскиз или образец. Укажите рабочую среду и требования к подключению, форме гиба и штуцеру.

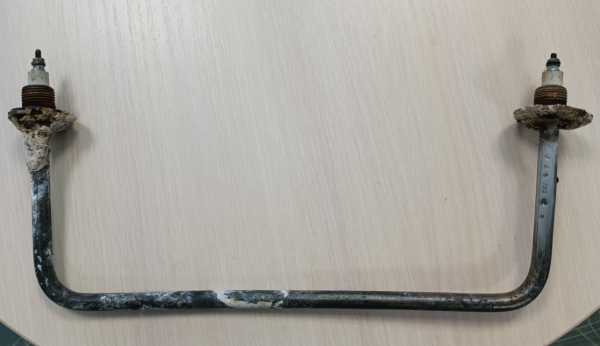

Где применяют такие нагреватели в оборудовании для предприятий общепита
Такой нагреватель ставят в электромармите для поддержания температуры готовых блюд. В этом оборудовании нагреватель расположен в водяной ванне или под рабочей поверхностью, обеспечивая равномерный нагрев посуды с едой.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются варианты от 40 до 630 мм: коды A–H. Длину для нужного исполнения уточняют по маркировке или чертежу.
Можно ли другую форму гиба?
Да, по заказу меняем форму гиба по чертежу, эскизу или образцу.
Можно ли на другое напряжение?
По заказу меняем напряжение, если согласованы мощность и требования к подключению.
Можно ли с другой резьбой штуцера?
Если конструкцией предусмотрен штуцер, его резьбу можно изменить по заказу по чертежу, эскизу или образцу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
