Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: главные точки совпадения

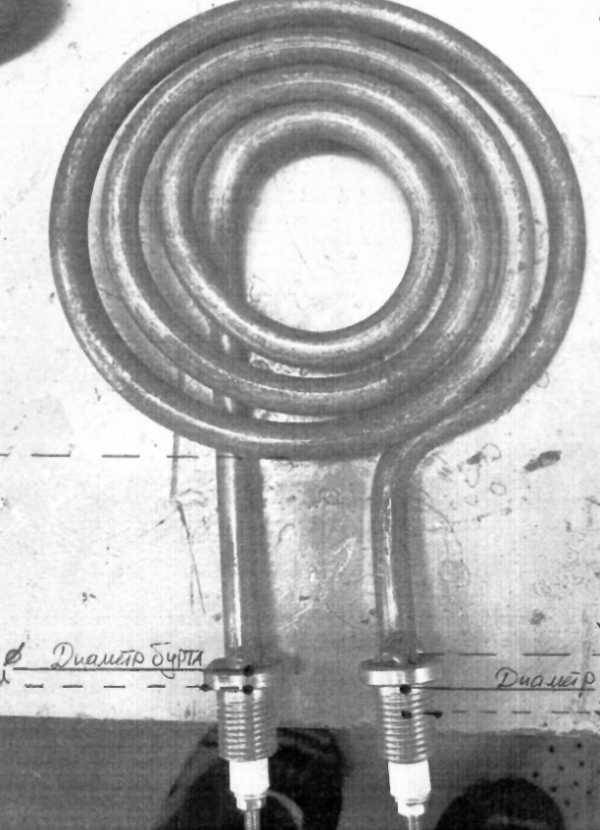

- Сравните форму спирали. Это трубчатый нагреватель, изогнутый спиралью, а не прямой или U образный.
- Проверьте контактные стержни: на фото они расположены параллельно внизу, с резьбой под гайку. Убедитесь, что у вашей детали такое же расположение и тип выводов.
- Оцените материал оболочки (на фото металл, похож на нержавеющую сталь) и состояние вашего образца.
- Замерьте диаметр спирали и длину контактных стержней вашей старой детали. Мы делаем по образцу, фото, чертежу.
Что прислать для этого товара
- Фото старого ТЭНа с разных сторон (вид сверху, сбоку, на контакты).
- Чёткий чертёж или эскиз с размерами (диаметр спирали, длина стержней, шаг витков).
- Указание рабочего напряжения и мощности, если они известны.
- Фото места установки или оборудования (шкаф, панель), чтобы оценить крепление.
- Если есть, напишите среду, в которой работал нагреватель (воздух, жидкость, масло).
- Уточните, нужна ли защита от коррозии или другой материал оболочки (например, нержавейка).
Если нужен не точно такой же
По заказу меняем длину стержней, диаметр спирали, мощность и напряжение. Также можем изменить материал оболочки или контактов под агрессивную среду. Для этого пришлите фото места установки и чертёж с желаемыми изменениями.
Где применяют такие нагреватели
Такие нагреватели ставят в антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа, а также в накопительный водонагреватель (бойлер) и проточный водонагреватель. В антиконденсатном обогревателе нагреватель крепится на DIN-рейке или на стене внутри корпуса шкафа рядом с термостатом или гигростатом. В бойлере он устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса на пути воды.
Вопросы
Подойдёт ли этот ТЭН, если у моего оборудования другое напряжение (например, 220 В вместо 380 В)?
Да, сделаем по вашему напряжению. Пришлите желаемое значение и мощность.
Можно ли изменить длину контактных стержней или диаметр спирали?
Да, сделаем по вашим размерам. Приложите чертёж с новыми размерами.
Нужен другой материал оболочки (например, медь вместо нержавейки) для работы в кислой среде?
Да, сделаем. Укажите среду и требуемый материал.
Вы сможете изготовить такой же ТЭН, если у меня нет чертежа, только старая деталь?
Да, делаем по образцу и фото. Пришлите фото старого нагревателя с разных сторон.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
