Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте конфигурацию трубок ТЭН 340 с вашей деталью

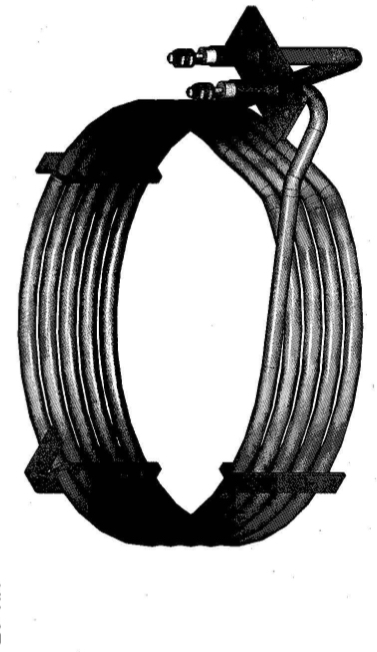

- Сравните общую конфигурацию трубок: на фото видна группа гладких металлических трубок, изогнутых в симметричную форму (овал или восьмёрка). Ваша деталь должна повторять этот изгиб.
- Проверьте крепление трубок: пучок скреплён поперечными скобами-держателями. Убедитесь, что количество и расположение скоб совпадают.
- Посмотрите на выводы: у этого ТЭН два резьбовых шпильки с гайками на общем кронштейне в верхней части. Ваш вариант крепления выводов должен быть таким же.
- Сверьте маркировку: «тэн 340 д8,5/4,2 N 230». Длина 340, диаметр трубки 8,5, резьба шпильки 4,2, напряжение 230 В.
- Оцените материал трубок и общую длину погружаемой части (по маркировке 340).
Пришлите фото изгиба трубок и расположения контактов для ТЭН 340
- Фото старого нагревателя с двух-трёх сторон, чтобы был виден изгиб трубок и расположение скоб.
- Фото кронштейна с выводами (шпильки с гайками) крупным планом.
- Маркировку, если она сохранилась на корпусе или в документации (например «тэн 340 д8,5/4,2 N 230»).
- Чертеж или эскиз с указанием расстояния между осями шпилек, если крепление нестандартное.
- Уточните, какая среда будет нагреваться (вода, масло, воздух, агрессивная жидкость), чтобы мы проверили материал трубки.
Изменим размер погружаемой части или диаметр трубки для нагревателя 340
Делаем по образцу, фото или чертежу. По заказу меняем длину погружаемой части, диаметр трубки, напряжение, мощность, тип и размер крепления выводов, материал трубки под вашу среду и температуру.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой ТЭН с другим напряжением (например 380 В)?
Да, сделаем. Для расчёта нужна ваша мощность и напряжение, а также уточнение, остаётся ли крепление и форма трубок прежними.
Подойдёт ли этот нагреватель для масла, если у меня сейчас стоял в воде?
Мы можем заменить материал трубки (например на нержавейку) под вашу среду. Пришлите фото старого и напишите, что греете.
Можно ли изменить длину трубок или расстояние между выводами?
Да, изменим длину и/или расположение шпилек. Приложите чертёж или фото с размерами того, что нужно.
У меня похожая деталь, но крепление на двух шпильках с другой резьбой. Вы сможете сделать?
Да, сделаем под вашу резьбу и расстояние между осями. Пришлите фото кронштейна с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
