Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте геометрию и контакты
- Форма и расположение выводов: ваша деталь U-образная? Контактные стержни выходят из одного изгиба, как на снимке?
- Тип крепления: есть ли на корпусе резьба, фланец, хомут или это гладкая трубка без фиксаторов?

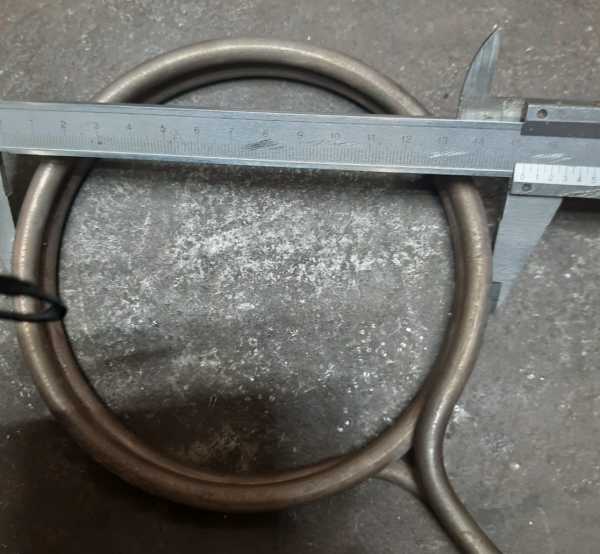

- Длина по прямой части и общий размах: измерьте расстояние между крайними точками трубки и от изгиба до концов контактов.
- Номинальные параметры: мощность (Вт) и напряжение (В), указанные на корпусе старого ТЭН или в паспорте оборудования.
Что прислать для изготовления по вашему образцу
- Фото старого ТЭН с трех ракурсов (общий вид, изгиб, выход контактов).
- Замеры длины по прямой части, расстояния между осями трубки и длину контактных стержней.
- Если на корпусе есть маркировка (например 2000W 220V), напишите её текстом.
- Для оборудования с фланцем или резьбой: фото крепежного узла и его посадочные размеры.
- Укажите, в какой среде работал нагреватель (вода, масло, воздух) и была ли она под давлением.
Если требуется изменить параметры под вашу задачу
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки и контактных стержней, мощность, напряжение, материал оболочки (например, стойкость к агрессивной среде) и тип крепления. Для изменений пришлите те же данные, что и для точной копии, и напишите, что именно нужно скорректировать.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные и проточные водонагреватели, стиральные и посудомоечные машины. В бойлере ТЭН устанавливается в бак через фланец или резьбовую втулку, в стиральной машине он крепится снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
У меня другое напряжение сети, сделаете ТЭН на 380 В вместо 220 В?
Да, сделаем. Пришлите фото старой детали и напишите нужное напряжение и мощность.
Можно изменить крепление, например, вместо хомута сделать приварной фланец?
Да, сделаем. Приложите чертеж или фото посадочного места оборудования, куда будет устанавливаться нагреватель.
Нужна другая длина трубки, чтобы влезть в мой бак, а форма и контакты те же?
Да, сделаем по вашим замерам. Укажите новую длину по прямой части и общий размах.
Старый ТЭН стоял в кислоте, нужен материал, стойкий к такой среде. Вы подберете оболочку?
Да, сделаем из подходящего материала. Напишите состав среды, рабочую температуру и давление, а также приложите фото старого корпуса.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
